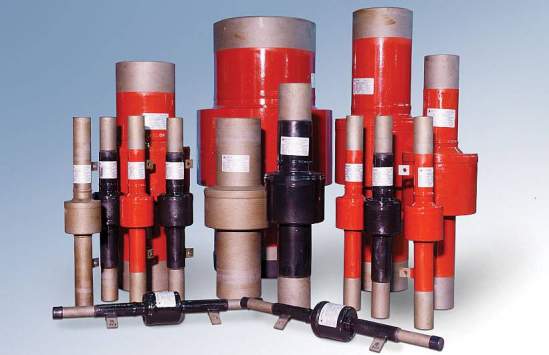

На рабочее давление до 1,6 МПа, в том числе с шаровым краном или фланцевым соединением
Технические характеристики
Рабочее давление |
до 1,6 МПа |
Наружный диаметр трубопровода |
от 12 мм (для муфт с шаровым краном до 325 мм) |
Электрическое сопротивление на воздухе при напряжении 1000 В постоянного тока | более 20 МОм |
Электрическая прочность | более 3,5 кВ |
Температурный диапазон эксплуатации | |
климатическое исполнение «У» | от -40°С до + 60°С |
климатическое исполнение «ХЛ» | от -60°С до + 60°С |

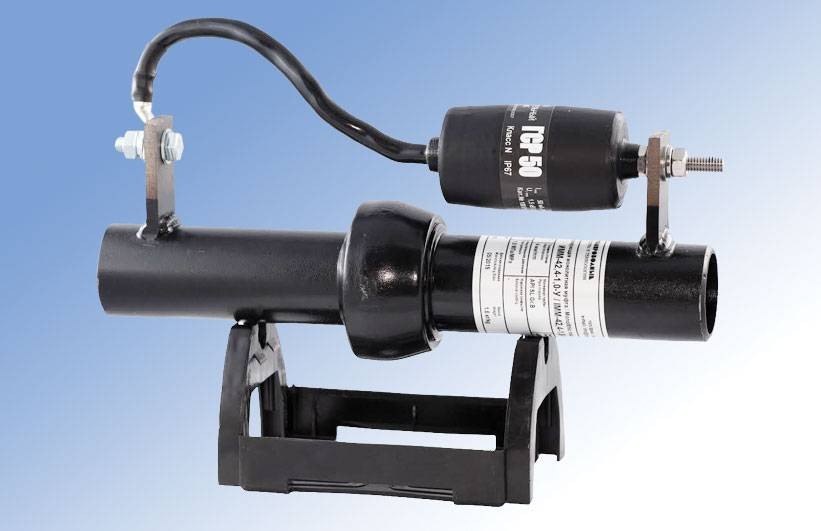

на рабочее давление до 1,6 МПа с искроразрядником Электроизолирующие соединения

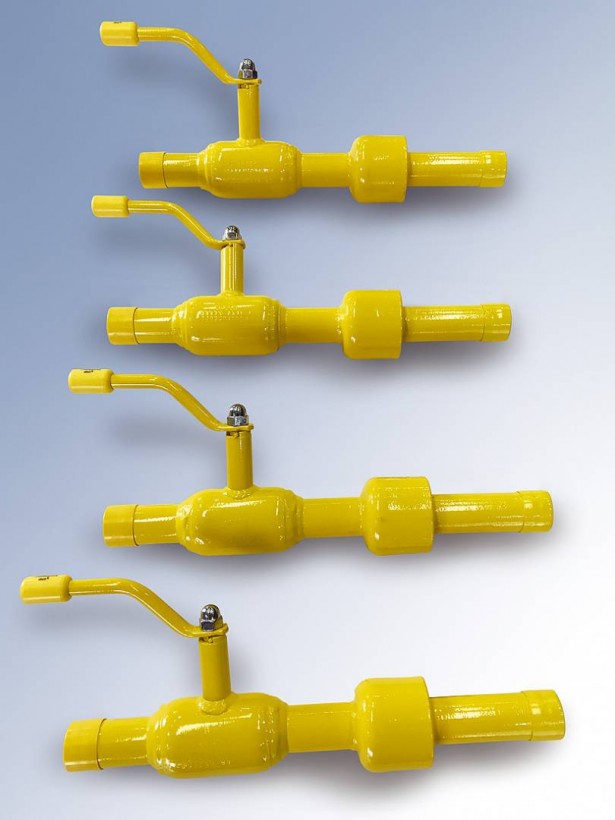

на рабочее давление до 1,6 МПа с шаровым краном
Структура условного обозначения электроизолирующего соединения по ТУ 3647-024-93719333-2016:
ЭИС-XX-YY-ZZ, где:
- ЭИС – электроизолирующее соединение;
- ХХ – наружный диаметр патрубков (Dн), мм;
- YY – рабочее давление (Рраб), МПа;
- ZZ – климатическое исполнение (У или ХЛ).

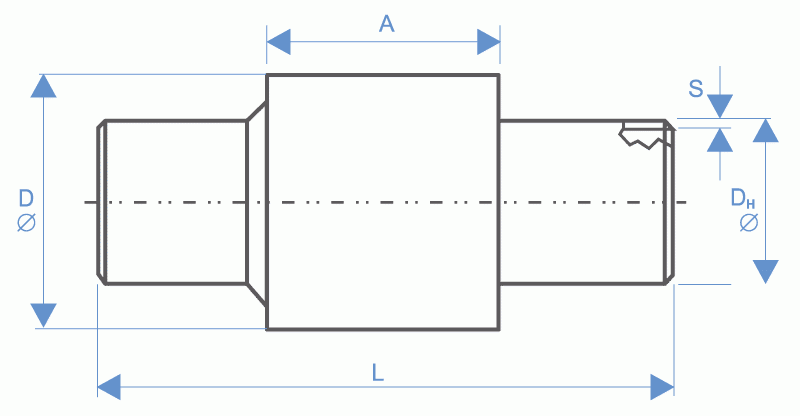

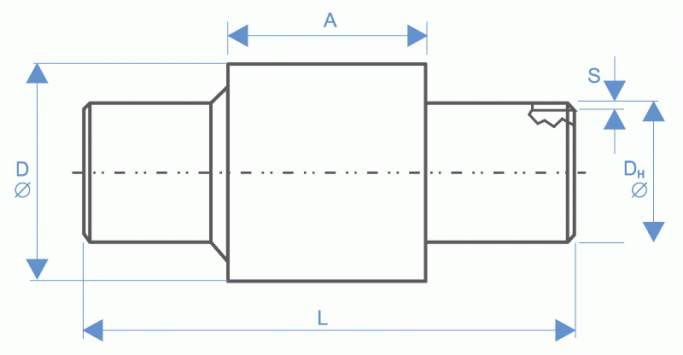

- Dн – наружный диаметр патрубков, мм;
- Pраб – рабочее давление, МПа;
- S – толщина стенки патрубков, мм;
- D – диаметр силового элемента, мм;
- A – длина силового элемента, мм;
- L – длина ЭИС, мм;
- M – масса ЭИС(без учета покрытия), кг.
Габаритные размеры и масса наиболее распространенных типоразмеров ЭИС
Dy, мм | Dн, мм | S, мм | D, мм | A, мм | L, мм | M, кг |
15 | 22 | 3,2 | 65,5 | 55 | 255 | 1,5 |
20 | 26,9 | 3,2 | 65,5 | 55 | 255 | 1,6 |
25 | 33,7 | 4,3 | 65,5 | 55 | 255 | 1,7 |
32 | 42,4 | 5 | 82 | 86 | 300 | 3,2 |
40 | 48,3 | 5 | 99 | 90 | 400 | 5,2 |
50 | 57 | 6 | 99 | 90 | 400 | 6,3 |
65 | 76 | 6 | 114 | 118 | 440 | 9,3 |
80 | 89 | 6 | 114 | 118 | 440 | 10,4 |
100 | 108 | 8 | 180 | 120 | 440 | 19,5 |
125 | 133 | 8 | 200 | 132 | 500 | 32 |
150 | 159 | 8 | 240 | 134 | 500 | 37 |
200 | 219 | 10 | 305 | 180 | 700 | 68 |
250 | 273 | 10 | 364 | 220 | 800 | 120 |
300 | 325 | 10 | 425 | 236 | 800 | 182 |
400 | 426 | 10 | 540 | 280 | 900 | 202 |
500 | 530 | 12 | 668 | 310 | 1200 | 420 |
700 | 720 | 12 | 862 | 400 | 1300 | 665 |
Примечания:
1. Материал патрубков – сталь 09Г2С
2. Для резьбового или фланцевого соединения масса и строительная длина может отличаться от указанной в таблице.
3. При интеграции ЭИС с запорной арматурой один патрубок может быть укорочен для уменьшения строительной длины изделия «ЭИС+ запорная арматура».
4. Верхняя граница температуры указана для стандартного исполнения. При применении специального покрытия или в исполнении «без покрытия» верхняя граница может быть увеличена до +80° С.
5. Размеры и масса носят справочный характер.
6. Уточненные размеры и масса ЭИС должны подтверждаться в листе согласования при оформлении заказа на изготовление/поставку.
