Применение
В системах противокоррозионной защиты площадочных объектов, резервуарных парков, линейной части трубопроводов и других металлических сооружений для обеспечения оптимальных параметров и повышения эффективности катодной защиты.
Преимущества
КОМПАКТНОСТЬ – габаритные размеры позволяют размещать МСКЗ в стандартных стойках контрольно-измерительных пунктов (КИП).

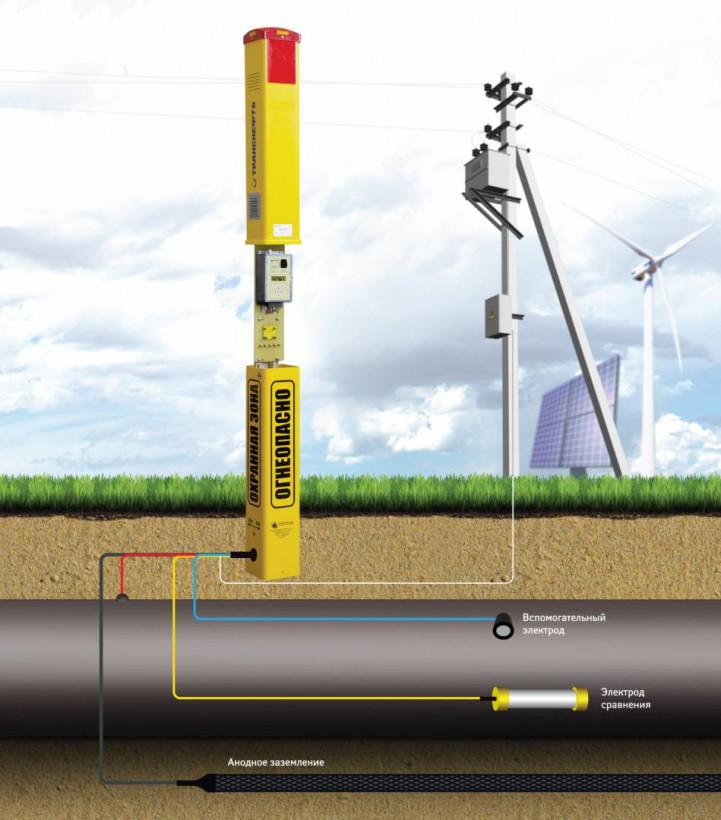

МОДУЛЬНОСТЬ – несколько МСКЗ могут группироваться в шкаф с интегрированными клеммными панелями для подключения электрода сравнения (ЭС), вспомогательного электрода (ВЭ), индикатора скорости коррозии (ИСК), анодного заземления (АЗ) и прочего оборудования по требованию Заказчика.
ФУНКЦИОНАЛЬНОСТЬ – поддержка всех функций подсистемы коррозионного мониторинга ПКМ-ТСТ с возможностью дистанционного управления режимами работы МСКЗ. Передача данных по различным каналам связи, в том числе интеграция в систему телемеханики.
УНИКАЛЬНЫЕ ХАРАКТЕРИСТИКИ – минимальный выходной ток 10 мА, шаг установки режимов стабилизации:
0,01 В / 0,01 А.

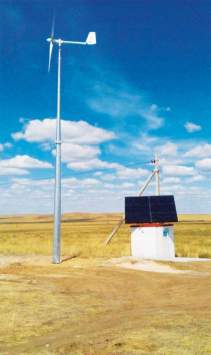

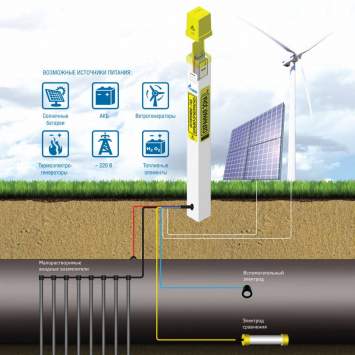

РАЗЛИЧНЫЕ ИСТОЧНИКИ ПИТАНИЯ – система энергоснабжения площадочного объекта, вдольтрассовые ВЛ, внешние ЛЭП в соответствии с техническими условиями на подключение, солнечные панели, ветрогенераторы, термоэлектрогенераторы (ТЭГ).
Функциональные возможности
- Встроенные GSM модем и интерфейс RS-485;
- Архив данных на 80000 снимков состояния;
- Двойная защита от перегрузок и короткого замыкания нагрузки в течение ненормируемого времени (аппаратная и программная);
- Защита от несанкционированного управления режимами работы и изменения настроек устройства;
- Автоматическая передача информации при возникновении нештатных ситуаций (вскрытие КИП или шкафа, пропадание питания, обрыв ЭС или нагрузки, короткое замыкание и перегрузка, перегрев и т.д.) и выходе любых параметров за пределы заданных уставок;
- Автоматический возврат в предустановленный рабочий режим после отключения питания и короткого замыкания нагрузки;
- Удаленный мониторинг и управление режимами работы с помощью систем телемеханики или специализированного ПО;
- Измерение и передача дополнительных параметров по требованию Заказчика;
- В состав поставки входят устройства защиты входных и выходных цепей от импульсных перенапряжений (грозовых, электростатических разрядов и др.).
Режимы стабилизации:
- выходной ток;
- выходное напряжение;
- суммарный потенциал;
- поляризационный потенциал.
Технические характеристики модуля МСКЗ
| Параметр | Значение |
| Выходной ток, А | 0,01…10 |
| Выходное напряжение, В | 0,01…48 |
| Максимальная мощность, Вт | 300 |
| Шаг установки выходных параметров напряжения и тока, В/А | 0,01 / 0,01 |
| Напряжение питания, В | 24, 48 |
| КПД, не менее, % | 85 |
| Температурный диапазон эксплуатации, °С | -45…+45 |
| Класс защиты корпуса | IP65 |
| Масса, кг | 2,4 |
| Габаритные размеры, мм | 255х146х83 |
