Контрольно-измерительные пункты, изготовленные по ТБПШ.421453.028ТУ

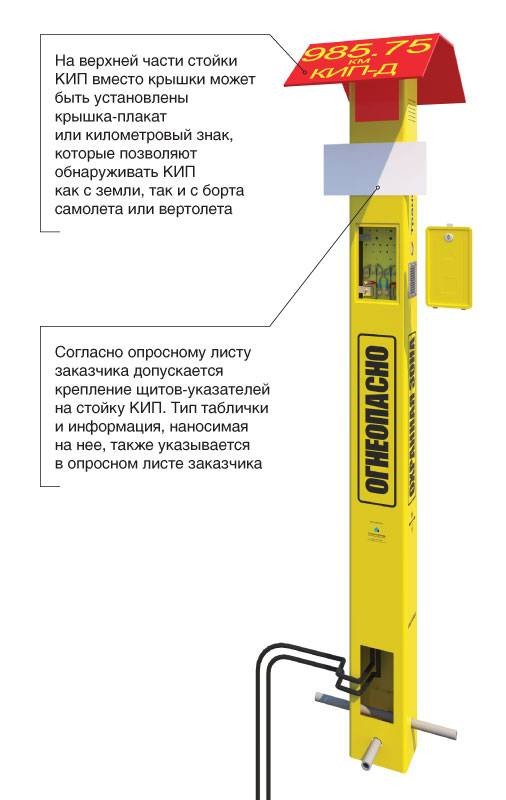

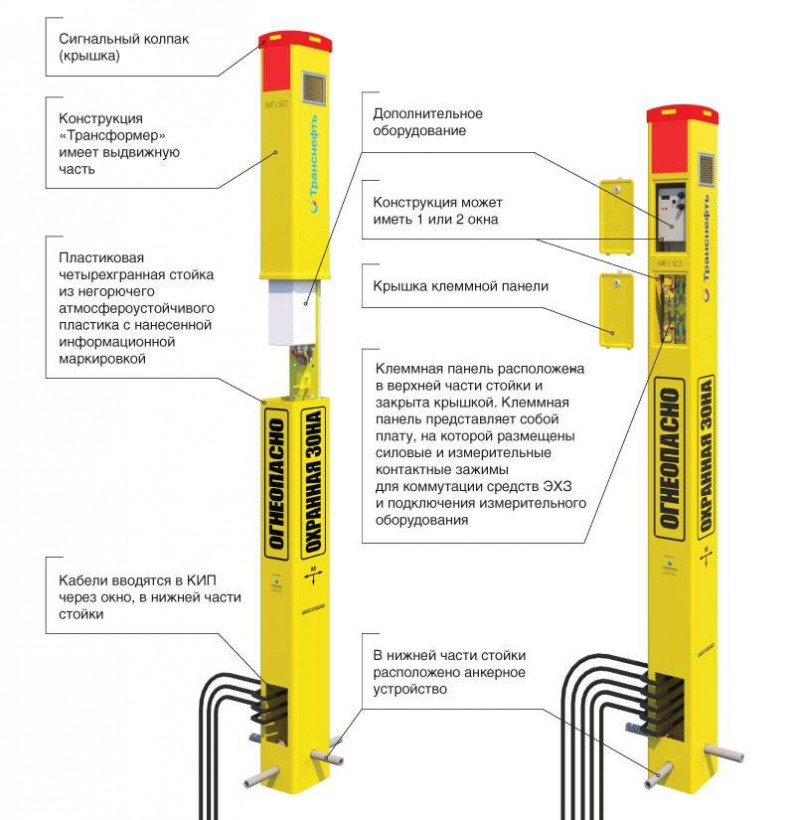

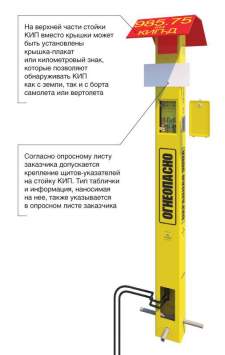

Контрольно-измерительный пункт состоит из стойки квадратного сечения 200 мм с информационными надписями, клеммной панели с контактными зажимами, крышки (для технологических трубопроводов и резервуаров), крышки-плаката/километрового знака (для линейной части магистральных трубопроводов), анкерного устройства. По заказу на КИП может устанавливаться щит-указатель.

Стойки

Стойки изготавливаются из полимерного материала на базе поливинилхлорида (ПВХ) в двух исполнениях.
  • Стойка КИП типа 01 состоит из цельнотянутого профиля с люками клеммной панели, монтажного проема, дополнительного оборудования закрытыми крышками;
  • Стойка КИП типа 02 состоит из 2-х полустоек из цельнотянутого профиля соединенных подъемно-раздвижным механизмом. Подъемно-раздвижной механизм стойки изготовлен из коррозионностойкого металла, для обеспечения безотказной работы в течение всего срока службы КИП.
Применяемые в стойках материалы специально предназначены для эксплуатации на открытом воздухе во всех климатических зонах. Стойки оснащены анкерными устройствами, препятствующими свободному изъятию контрольно-измерительного пункта из грунта.

Клеммный терминал

В зависимости от назначения и условий применения КИПы комплектуются соответствующим количеством силовых и измерительных контактных зажимов.

Клеммная панель изготовлена из стеклотекстолита. Контактные зажимы клеммной панели КИП изготовлены из цветных металлов (латуни).

Конструкция стойки исключает доступ посторонних лиц к клеммной панели, монтажному проему и дополнительному оборудованию. Крышки люков имеют замок, изготовленный из коррозионностойкого металла, с универсальным ключом.

Маркировка и предупреждающие (информационные) надписи

Изображение информационных надписей выполнено методом полноцветной печати красками, устойчивыми к ультрафиолетовому излучению (выцветанию) и обеспечивающими стойкость изображения к воздействию климатических факторов в течение не менее 10 лет с момента начала эксплуатации с гарантийным сроком эксплуатации не менее 5 лет.

Все информационные надписи на КИП наносятся в заводских условиях.

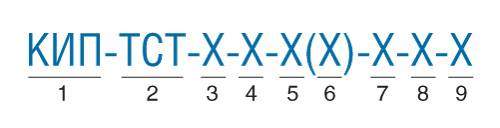

Структура условного обозначения контрольно-измерительного пункта

1) Буквенное обозначение «КИП»;

2) Производитель Акционерное общество «Трубопроводные системы и технологии»;

3) Тип стойки КИП ( П01, П02);

4) Количество измерительных клемм;

5) Количество силовых клемм;

6) Цвет силовых клемм:

  • К – красный,
  • С – синий;

7) Дополнительное оборудование:

  • БСЗ – блок совместной защиты,
  • БДР – диодно-резисторный блок,
  • БПП – блок передачи параметров ЭХЗ,
  • УКТ – устройство контроля тока АЗ,
  • УЗТ – устройство защиты трубопровода от наведенных токов,
  • УКЗ – устройство закрепления КИП в слабонесущих грунтах,
  • 0 – отсутствие дополнительного оборудования;

8) Вид крышек:

  • К – крышка (сигнальный колпак),
  • КП – крышка плакат,
  • КЗ – километровый знак;

9) Климатическое исполнение по ГОСТ 15150.
