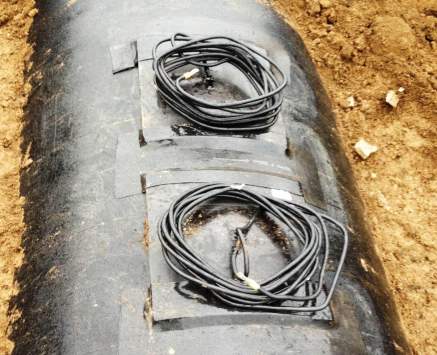

Маркерная накладка размещается непосредственно на трубопроводе и предназначена для пространственной привязки результатов внутритрубной дефектоскопии трубопровода.

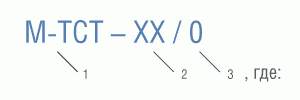

Структура условного обозначения
1. наименование/торговая марка;
2. номинальный наружный диаметр трубопровода в мм;
3. конструктивное исполнение накладки маркерной:
- с кабелем длиной 10 м поле условного обозначения не заполняется,
- без кабеля в поле условного обозначения проставляется символ 0.

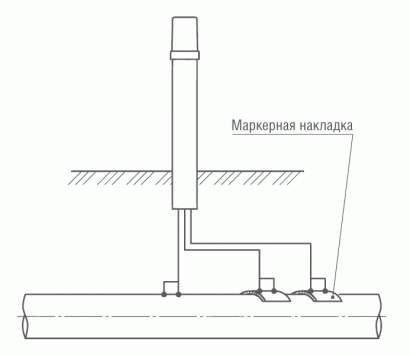

Схема установки маркерных накладок
Пример условного обозначения
Пример условного обозначения накладки маркерной, предназначенной для размещения на трубопроводе с номинальным наружным диаметром 1420 мм и длиной кабеля 10 м:
- «Накладка маркерная М-ТСТ-1420 по ТУ 3435-014-93719333-2012»;
Пример условного обозначения накладки маркерной, предназначенной для размещения на трубопроводе с номинальным наружным диаметром 1420 мм без кабеля:
- «Накладка маркерная М-ТСТ-1420/0 по ТУ 3435-014-93719333-2012».

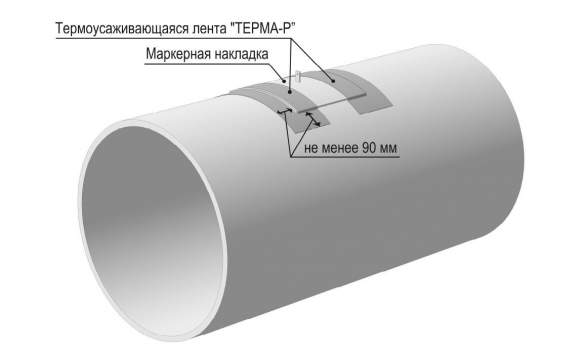

Схема монтажа маркерной накладки на трубопровод
Накладка маркерная конструктивно состоит из:
- маркерной пластины;
- электрической клеммы;
- контактного зажима.
Для исполнения «0» накладка маркерная состоит только из пластины маркерной.
На поверхность маркерной пластины, электрической клеммы и контактного зажима наносится антикоррозионное покрытие на основе термореактивных материалов.
