Защита и коррозионный мониторинг днищ вертикальных стальных резервуаров (РВС) осуществляется установкой катодной защиты, состоящей из станции катодной защиты (СКЗ-ТСТ), двух контуров протяженных гибких анодных заземлителей (ПГА), медносульфатных электродов сравнения (МСЭ), биметаллических электродов сравнения (ЭДБ) и индикаторов скорости коррозии (ИСК).
МОДУЛЬНОСТЬ – несколько МСКЗ могут группироваться в шкаф, в котором размещены измерительные и силовые клеммы для подключения ПГА, ЭДБ, МСЭ и ИСК.
ФУНКЦИОНАЛЬНОСТЬ – поддержка всех функций подсистемы коррозионного мониторинга ПКМ-ТСТ с возможностью дистанционного управления режимами работы МСКЗ. Передача данных по различным каналам связи, в том числе интеграция в систему телемеханики.
УНИКАЛЬНЫЕ ХАРАКТЕРИСТИКИ – минимальный выходной ток 10 мА, шаг установки режимов стабилизации: 0,01 В / 0,01 А
КОМПЛЕКСНОЕ ПРОЕКТНОЕ РЕШЕНИЕ С ПОСТАВКОЙ ПОЛНОГО КОМПЛЕКТА ОБОРУДОВАНИЯ
Станция катодной защиты СКЗ-ТСТ

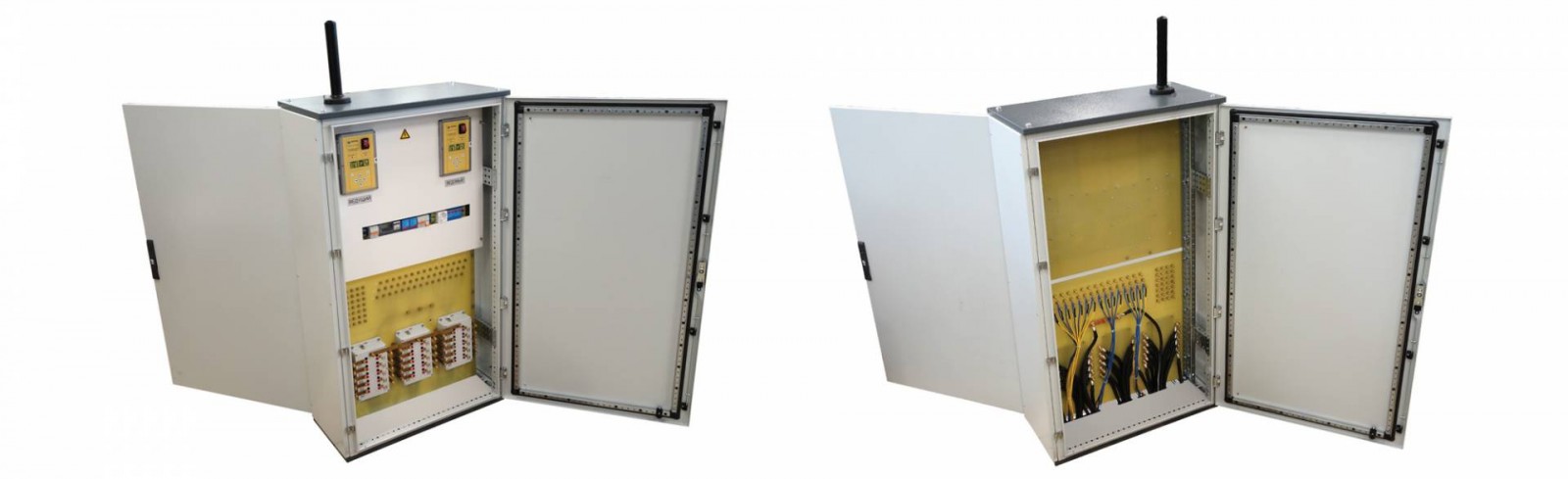

Исполнение – металлический шкаф с двухсторонним доступом ко всем измерительным и силовым клеммам, органам управления, в котором размещены:
- МСКЗ с необходимой суммарной мощностью в зависимости от объема защищаемого РВС;
- клеммные панели для подключения двух контуров протяженных гибких анодных заземлителей (ПГА), медносульфатных электродов сравнения (МСЭ), биметаллических электродов сравнения (ЭДБ), индикаторов скорости коррозии (ИСК) и выполнения измерений;
- устройства защиты от импульсных перенапряжений измерительных и токовых каналов;
- модули измерения токов и потенциалов;
- счетчик электроэнергии;
- прочее сопутствующее оборудование;
- встроенные GSM модем и интерфейс RS-485.
Технические характеристики СКЗ-ТСТ
| Параметр | Вариант 1М | Вариант 2М |
| Объем РВС, м3 | 5 000 – 30 000 | 40 000 – 50 000 |
| Напряжение питания, В | 230 | 230 |
| Выходной ток, А | 0,01…10 | 0,01…20 |
| Выходное напряжение, В | 0,01…48 | 0,01…48 |
| Максимальная мощность, Вт | 300 | 600 |
| Шаг установки выходных параметров напряжения и тока, В/А | 0,01/0,01 | 0,01/0,01 |
| КПД, не менее, % | 85 | 85 |
| Количество клемм для подключения РВС по РД-91.020.00-КТН-170-17, шт: ПГА ЭДБ МСЭ ИСК |
10…21 4 4…10 4…6 |
29 4 10 6 |
| Температурный диапазон эксплуатации, °С | -60…+45 | -60…+45 |
| Класс защиты МСКЗ-ТСТ | IP65 | IP65 |
| Класс защиты корпуса шкафа | IP54 | IP54 |
| Масса, кг | 50 | 70 |
| Габаритные размеры, мм | 1400 x 800 x 400 | 1400 x 800 x 400 |
