Акционерное общество «Трубопроводные системы и технологии» производит 2 типа анодных заземлителей (по форме основы электрода):
- трубчатый;
- трубчатый специального назначения.
Стандартные габаритные размеры рабочей части трубчатого электрода:
| Тип исполнения электрода | Длина, мм, не менее | Диаметр, мм, не менее | Толщина стенки, мм, не менее | Удельная площадь электрода длиной 1 м, кв.м | Масса электрода без учета кабеля, кг |
| 1 | 1200 | 19 | 1 | 0,0596 | 1,1 |
| 2 | 500 | 25 | 1 | 0,0785 | 0,9 |
| 3 | 1500 | 25 | 1 | 0,0785 | 1,6 |
| 4 | 1200 | 32 | 1 | 0,101 | 1,5 |
Стандартные габаритные размеры рабочей части трубчатого электрода специального назначения:
| Тип исполнения электрода | Длина, мм, не менее | Диаметр, мм, не менее | Толщина стенки, мм, не менее | Удельная площадь электрода длиной 1 м, кв.м | Масса электрода без учета кабеля, кг |
| 1 | 1220 | 32 | 0,9 | 0,101 | 1,5 |
| 2 | 600 | 32 | 0,9 | 0,101 | 0,8 |
Плотности тока и условия применения покрытий
| Тип электрода | Тип покрытия | Номинальная плотность тока, А/кв.м | Максимальная плотность тока, А/кв.м | Условия применения |
| Трубчатый электрод | Тип 1 | 65 | 80 | Песок, грунт, пресная вода |
| Тип 2 | 400 | 480 | Морская вода | |
| Тип 3 | 65 (для применения в грунтах и пресной воде) 400 (для применения в морской воде) |
80 (для применения в грунтах и пресной воде) 480 (для применения в морской воде) |
Песок, грунт, морская вода, пресная вода | |
| Трубчатый электрод специального назначения | Тип 4 | 65 (для применения в пресной воде) 400 (для применения в морской воде) |
80 (для применения в пресной воде) 480 (для применения в морской воде) |
Морская вода, пресная вода |
Срок службы АЗ-ТСТ – 30 лет.
Скорость растворения покрытия при номинальной плотности тока – не более 0,01 г/А-год.
Анодные заземлители АЗ-ТСТ изготавливаются по ТУ 3435-019-93719333-2016 и ТБПШ.685543.027 ТУ.

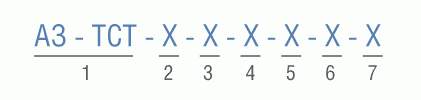

Структура условного обозначения
1 – наименование анодного заземлителя (назначенная предприятием-изготовителем);
2 – тип конструкции электрода анодного заземлителя:
- трубчатый электрод – 3,
- трубчатый электрод специального назначения – 4;
3 – тип покрытия на поверхности АЗ:
- малорастворимое покрытие типа 1 – 1,
- малорастворимое покрытие типа 2 – 2,
- малорастворимое покрытие типа 3 – 3,
- малорастворимое покрытие типа 4 – 4;
4 – Тип исполнения АЗ-ТСТ;
5 – Длина кабеля, м;
6 – Сечение кабеля, в кв.мм;
7 – Количество последовательно соединенных рабочих электродов заземлителя, шт:
- при заказе АЗ-ТСТ, состоящего из единичного электрода – 1;
Пример условного обозначения:
Анодный заземлитель АЗ-ТСТ-3-2-3-5-10-1 по ТУ 3435-019-93719333-2016» – трубчатый анодный заземлитель с малорастворимым покрытием типа 2, с размерами 1500х25 мм, длина магистрального кабеля 5 м, сечение 10 мм2, единичный электрод.
