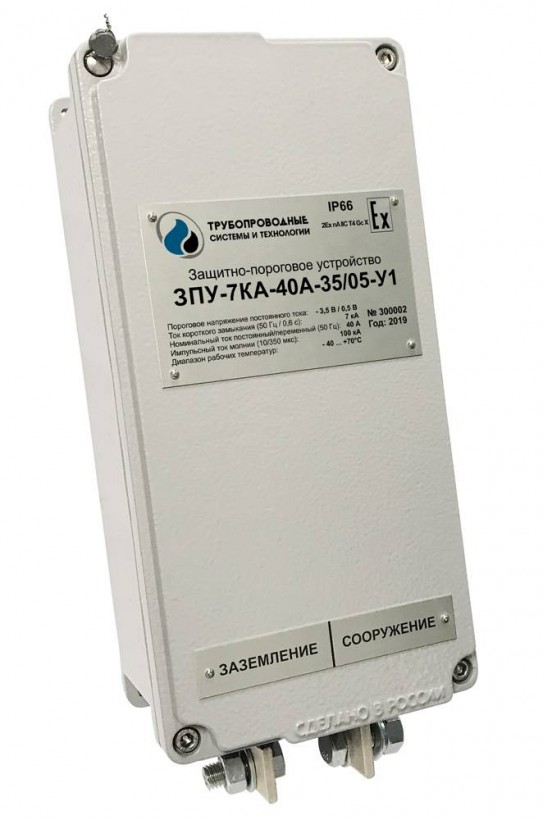

Защитно-пороговое устройство (ЗПУ)

Назначение

Предназначено для снижения утечек тока электрохимической защиты в систему заземлений сооружения и оборудования за счет блокировки стекания постоянного тока катодной защиты в диапазоне установленных порогов потенциалов, сохраняя при этом возможность отвода переменного тока, импульсного тока и токов короткого замыкания в рамках заявленных характеристик, а также постоянного тока, выходящего за пределы заданных порогов потенциалов.

Особенности

  • блокировка стекания постоянного тока на защитное заземление при соответствии разности потенциалов «сооружение – заземление» заданному диапазону значений потенциалов конкретного устройства;
  • обеспечение стекания постоянного тока в цепи «сооружение – заземление», при условии выхода значения разности потенциалов «сооружение – заземление» за пределы установленного диапазона значений потенциалов конкретного устройства;
  • обеспечение непрерывности цепи «сооружение – заземление».

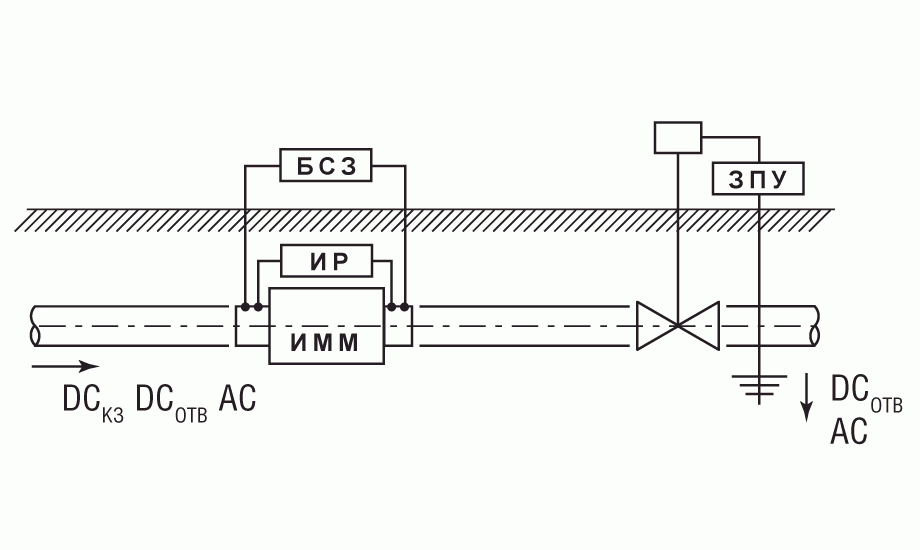

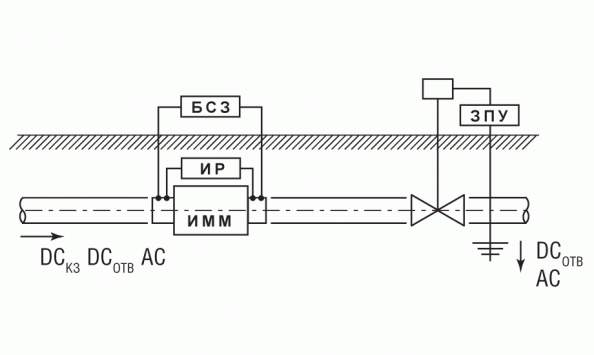

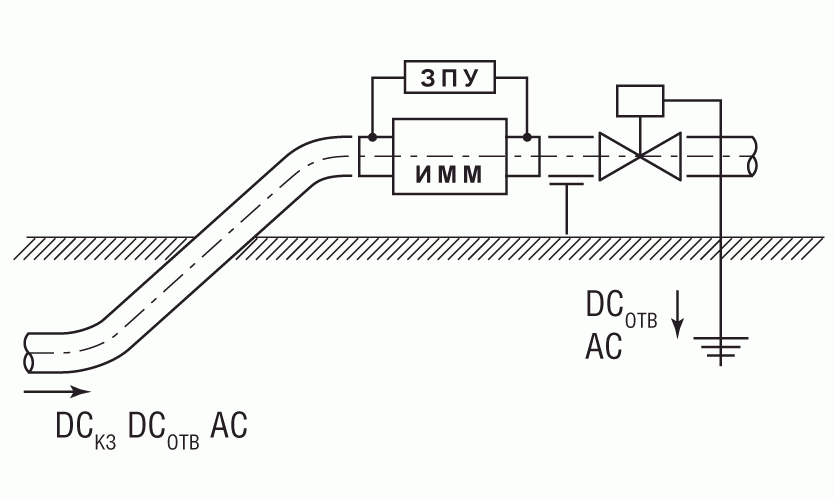

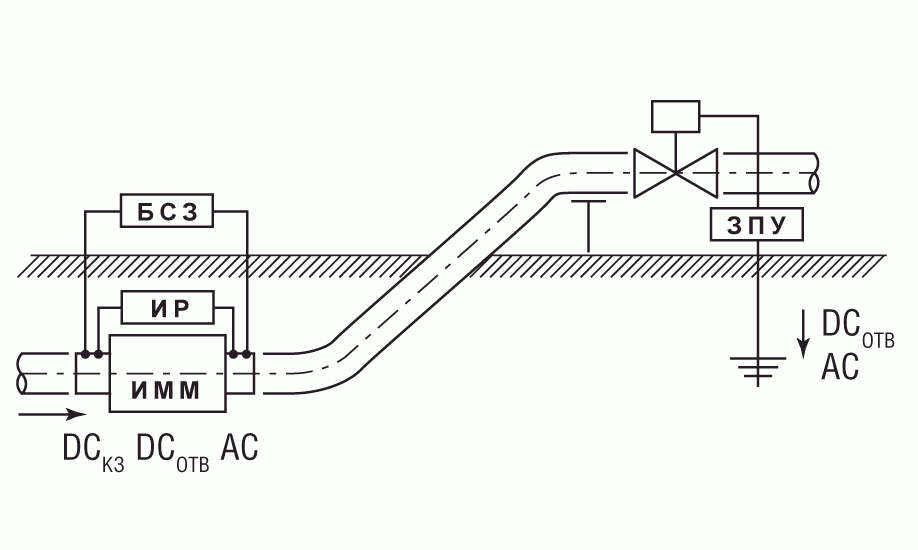

Принципиальные схемы применения

ИММ – изолирующая монолитная муфта (вставка электроизолирующая);

ЗПУ  – защитно-пороговое устройство;

БСЗ – блок совместной защиты;

ИР – искроразрядник;

DCКЗ  – постоянный ток катодной защиты;

DCОТВ – отводимый постоянный ток;

AC    – отводимый переменный ток.

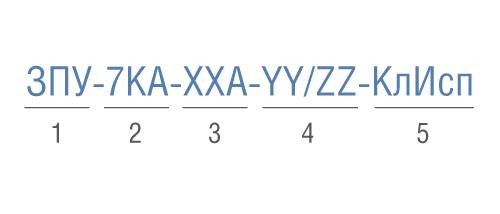

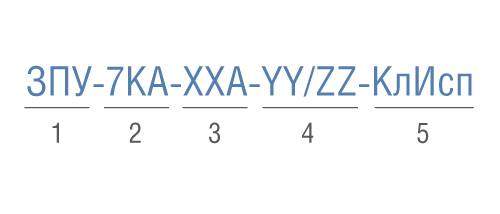

Структура условного обозначения:

1    –    сокращенное наименование продукции;
2    –    максимальный (среднеквадратичный) переменный ток короткого замыкания, равный 7 кА;
3    –    максимальный отводимый переменный ток, А;
4    –    пределы допустимого рабочего напряжения постоянного тока на трубопроводе без указания запятой между целой и дробной частью, В;
5    –    климатическое исполнение с категорией размещения устройства.


Пример условного обозначения:

ЗПУ-7КА-40А-35/05-УХЛ1 по ТБПШ.648623.001 ТУ – Защитно-пороговое устройство с номинальным (среднеквадратичным) переменным током короткого замыкания 7 кА, номинальным отводимым переменным током 40 А, диапазоном блокировки разности потенциалов «сооружение – заземление» от минус 3,5 В до плюс 0,5 В, климатическим исполнением и категорией размещения устройства УХЛ1.

Основные параметры и характеристики

Наименование Значение
Номинальный отводимый постоянный ток при значениях разности потенциалов «сооружение – заземлитель», выходящих за пределы установленного диапазона[1], А 40
Номинальный отводимый переменный ток, до, А 45
Диапазон допустимого рабочего напряжения постоянного тока на трубопроводе, В от минус 3,5 до плюс 2,5
Максимальный ток короткого замыкания частотой 50 Гц, который позволяет пропускать устройство в течение 0,6 сек, кА 7
Полное сопротивление устройства стеканию переменного тока (50 Гц),  Ом не более 0,02
Токи утечки через устройство в установившемся режиме при крайних значениях заявленного диапазона потенциалов «сооружение – заземление» при температуре окружающей среды (20 ± 2) °С, мА не более 60
Максимальный импульсный ток (10/350 мкс), кА 100
Максимальный импульсный ток (8/20 мкс), кА 50
Степень защиты корпуса по ГОСТ 14254-2015 IP66
Маркировка взрывозащиты 2 Ex nA IIC T4 Gc X
Диапазон температур окружающей среды при эксплуатации, °С от -60 до +70
Габаритные размеры, ВхШхГ, мм 345,5 х 147 х 109
Масса, кг, не более 7,6

[1] При температуре окружающей среды (20±2)°С время пропускания тока через ЗПУ не должно превышать 20 минут, время паузы (остывания) не менее 180 минут. При температуре окружающей среды (70±2)°С время пропускания тока через ЗПУ не должно превышать 10 минут, время паузы (остывания) не менее 120 минут.

Информация, размещённая в разделе, имеет справочный характер и подлежит уточнению при запросе коммерческого предложения.
