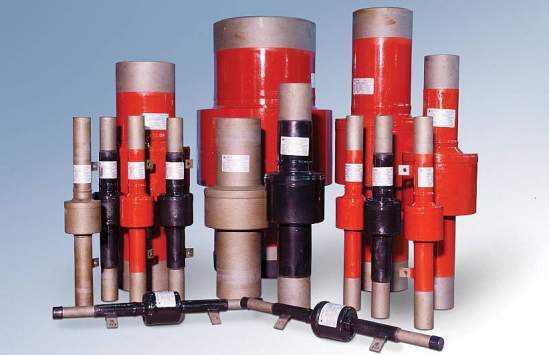

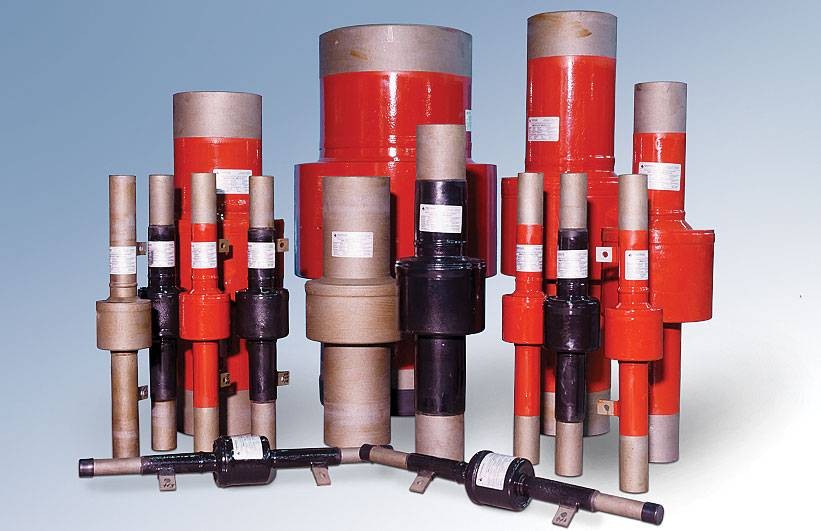

Изолирующие монолитные муфты (электроизолирующие соединения, электроизолирующие вставки). ИММ для магистральных и промысловых трубопроводов, технологических трубных обвязок

Технические характеристики

Рабочее давление до 40 МПа
Наружный диаметр трубопровода от 12 мм до 1420 мм
Электрическое сопротивление на воздухе при напряжении 1000 в постоянного тока более 25 МОм
Электрическая прочность более 5 кВ
Температурный диапазон эксплуатации:
Климатическое исполнение «У» от -40°С до +60°С
Климатическое исполнение «ХЛ» от -60°С до +60°С

Верхняя граница температуры ограничена характеристиками наружного покрытия для стандартного серийного исполнения. При применении специального покрытия верхняя граница может быть увеличена до +120° С.

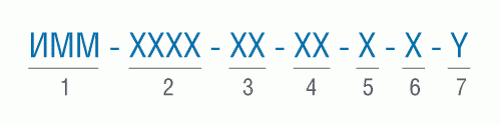

Структура условного обозначения изолирующих монолитных муфт по ТУ 3647-006-93719333-2009

1 – обозначение вставки (муфты) электроизолирующей, принятое предприятием-изготовителем;

2 – наружный диаметр присоединяемого трубопровода, мм;

3 – номинальное давление PN, МПа;

4 – тип транспортируемого продукта (см. таблицу 1);

5 – сейсмостойкость (С – сейсмостойкость для районов до 9 баллов по шкале MSK-64, ПС для районов 10 баллов);

6 – климатическое исполнение согласно ГОСТ 15150 (см. таблицу 2);

7 – категория размещения (см. таблицу 3).



Пример условного обозначения:

Изолирующая монолитная муфта, приварная для подземного магистрального трубопровода транспортирующего подготовленный газ и стабильный конденсат с наружным диаметром 1420 мм, номинальным давлением PN 9,8 МПа, климатического исполнения ХЛ, категория размещения 5:

  • Изолирующая монолитная муфта ИММ-1420-9,8-МГ-С-ХЛ5

Классификация ИММ

Таблица 1 – Классификация ИММ по типу транспортируемого продукта

Тип транспортируемого продукта Обозначение
Подготовленный газ и стабильный газовый конденсат с парциальным давлением H2S не более 0,0003 МПа и CO2 – не более 0,2 МПа МГ
Газы горючие природные промышленного и коммунально-бытового назначения по ГОСТ 5542 и регазифицированные газы углеводородные сжиженные топливные по ГОСТ 34858 РС
Неочищенный газ и нестабильный конденсат с парциальным давлением H2S более 0,0003 МПа и CO2 – более 0,2 МПа ДГ
Товарная нефть, нефтепродукты НП
Сырая нефть СН
Техническая или питьевая вода ВД
Технологические среды (метанол, ингибиторные смеси и пр.) ТС



Таблица 2 – Классификация ИММ по климатическому исполнению

Климатическое исполнение ИММ по ГОСТ 15150 Категория размещения ИММ Температура стенки трубопровода на различных этапах жизненного цикла*, °C
Эксплуатация — Минимальная Транспортирование, хранение, строительство, монтажные работы, минимальная
Эксплуатация — Минимальная Эксплуатация — Максимальная
У 1 минус 40 плюс 70 минус 45
5 минус 5 плюс 60
УХЛ, ХЛ 1 минус 40 плюс 60 минус 60**
5 минус 20



* По дополнительному требованию заказчика допускается изготовление ИММ отличных от вышеуказанных климатических исполнений и температур эксплуатации.

** Минимальную температуру устанавливают в соответствии с температурой, допустимой для нанесённого защитного покрытия, в зависимости от этапов (транспортирование, хранение, строительство, монтажные работы).



Таблица 3 – Классификация ИММ по месту размещения на трубопроводе

Место размещения на трубопроводе

Категория размещения

Подземное/назменое/подводное

5

Надземное/надводное

1

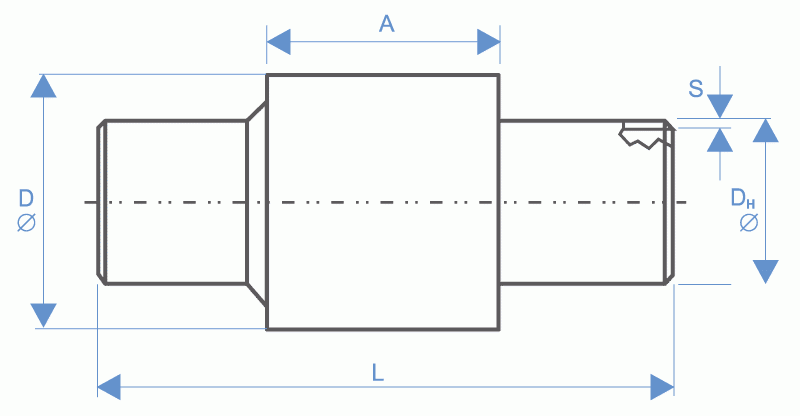

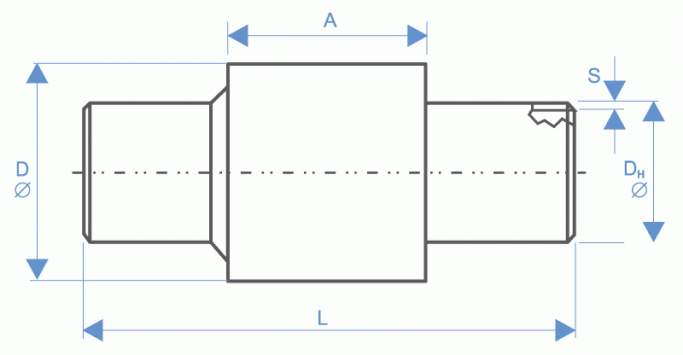

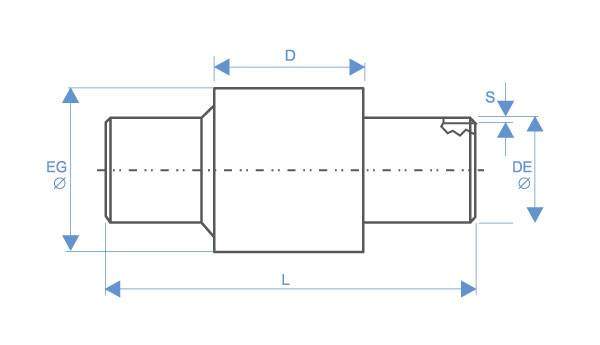

  • Dн – наружный диаметр патрубков, мм;
  • Pраб – рабочее давление, МПа;
  • S – толщина стенки патрубков, мм;
  • D – диаметр силового элемента, мм;
  • A – длина силового элемента, мм;
  • L – длина ИММ, мм;
  • M – масса ИММ (без учета покрытия), кг.

Габаритные размеры и масса наиболее распространенных типоразмеров ИММ

Dн, мм Pраб, МПа Класс прочности
стали патрубков		 S, мм D, мм A, мм L, мм m, кг
32 9,8 К48 4 86 86 450 5
16,0 5 88 100 600 6
25,0 5 142 176 650 23
57 9,8 5 114 100 600 10
12,5 5 120 106 650 12
16,0 6 122 114 650 14
25,0 6 140 150 700 21
89 9,8 5 150 136 650 19
16,0 6 156 150 700 23
40,0 15 225 212 800 76
108 9,8 6 195 152 700 36
12,5 6 197 164 700 38
16,0 6 205 170 700 43
114 9,8 6 243 196 800 67
16,0 10 260 240 800 99
159 9,8 К48 8 245 180 700 60
16,0 16 265 200 800 101
4,0 К52 6 235 136 650 41
9,8 6 246 176 700 55
168 9,8 К48 10 310 204 750 115
12,5 10 335 226 800 150
16,0 12 340 240 900 169
219 5,4 К48 6 305 180 700 73
9,8 10 320 210 800 112
12,5 12 325 220 900 126
16,0 16 336 240 1000 178
30,0 22 460 400 1100 511
12,5 К52 12 314 210 800 111
16,0 14 336 240 1000 170
Dн, мм Pраб, МПа Класс прочности
стали патрубков		 S, мм D, мм A, мм L, мм m, кг
273 9,8 К48 10 384 246 800 163
16,0 14 455 320 1000 349
9,8 К52 8 384 246 800 155
12,5 14 400 284 1000 231
16,0 12 455 320 1000 320
325 5,4 К48 8 425 236 800 159
9,8 12 450 280 850 246
12,5 16 467 316 1000 328
16,0 19 480 276 1000 353
4,0 К52 8 435 204 800 159
12,5 14 467 316 1000 316
426 5,4 К48 10 546 290 1000 314
9,8 14 570 334 1000 440
4,0 К52 9 540 232 1000 246
530 9,8 К60 14 670 326 1200 520
720 9,8 К60 17 875 426 1300 994
812,8 28,45 К65 36,5 1180 772 2500 5100
820 7,4 К60 16 972 406 1500 1083
1020 5,4 К60 15 1195 520 1500 1716
9,8 24 1235 570 1600 2525
1220 9,8 К60 29 1495 760 1800 4805
12,5 32,7 1500 710 1800 4765
1420 5,4 К60 23,2 1670 588 1900 4050
9,8 32 1710 744 2000 6065
11,8 37,9 1715 920 2000 7328
11,8 К65 31,8 1715 920 2000 7081

Примечания:

1. Размеры и масса носят справочный характер.

2. Уточненные размеры и масса ИММ должны подтверждаться в листе согласования при оформлении заказа на изготовление/поставку.
