ЭБСЗ – системы электрохимической защиты металлических сооружений от коррозии. Выпускаются двух типов
- Электронный блок совместной защиты (ЭБСЗ), 1А;
- Электронный блок совместной защиты (ЭБСЗ), 30А.

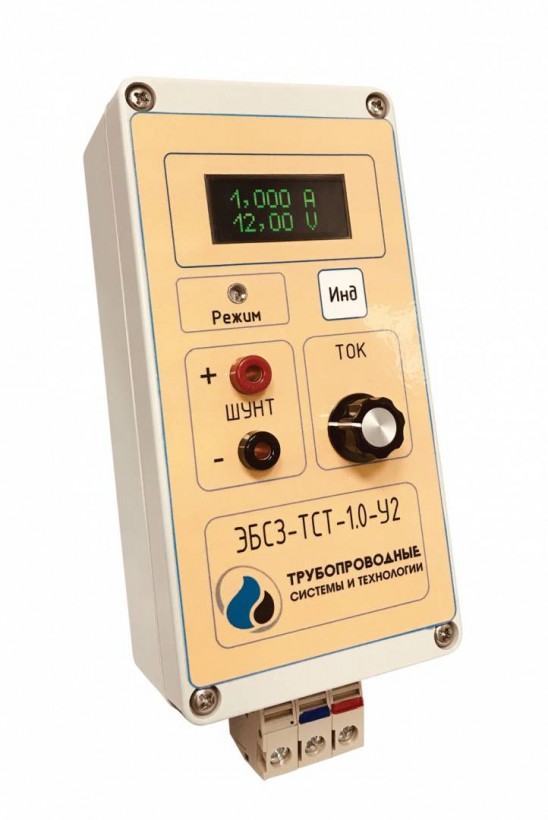

Электронный блок совместной защиты (ЭБСЗ), 1А. Область применения

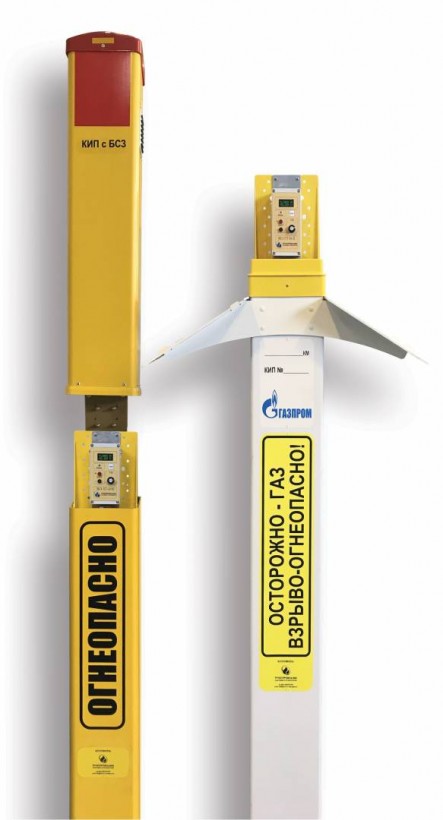

ЭБСЗ используется в системах совместной катодной защиты для обеспечения одновременной защиты нескольких подземных металлических сооружений от одной станции катодной защиты, а также в установках катодной защиты (на промышленных площадках) для разделения системы анодных заземлений на отдельные ветви с подачей на эти ветви стабилизированного анодного тока.
ЭБСЗ представляет собой стабилизатор тока с односторонней проводимостью и минимальным внутренним падением напряжения
Режим работы:
- стабилизация по току.

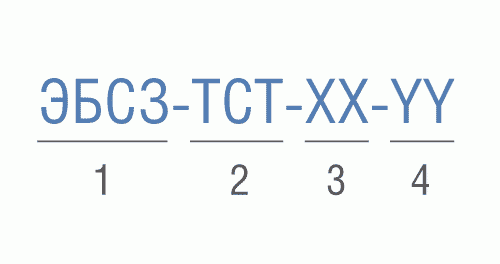

Структура условного обозначения ЭБСЗ
1 – наименование продукции;
2 – наименование предприятия-изготовителя;
3 – номинальный выходной ток;
4 – климатическое исполнение
Пример условного обозначения:
ЭБСЗ-ТСТ-1,0-У2 по ТБПШ.421453.032 ТУ — электронный блок совместной защиты с номинальным выходным током 1 А, климатическое исполнение У2.
Основные технические характеристики
| Наименование технической характеристики | Значение |
|---|---|
| Максимальная рассеиваемая мощность, Вт | 12 |
| Диапазон значений стабилизируемого тока, А | 0,01…1,0 1 |
| Максимальный ток в течение 10 мин, А | 1,2 1 |
| Максимальная разность потенциалов в режиме стабилизации тока, В | 12 2 |
| Максимальная погрешность стабилизации установленного тока, % | 2,5 3 |
| Напряжение срабатывания защиты от повышения напряжения, В | 13 |
| Температура срабатывания защиты от перегрева, °С | плюс 70 4 |
| Максимальное обратное напряжение, В | 130 |
| Максимальный обратный ток, А | 0,01 |
| Климатическое исполнение по ГОСТ 15150, при этом: | У2 |
| — температурный диапазон эксплуатации, °С | минус 45…плюс 70 5 |
| — относительная влажность воздуха при температуре 25 °С, % | до 98 |
| — атмосферное давление, кПа | 84,0 до 106,7 |
| — эксплуатация в атмосфере типов | I и II |
| Минимальная температура транспортирования и хранения, °С | минус 50 |
| Габаритные размеры корпуса, мм, не более | 245х82х72 |
| Класс защиты корпуса | IP65 |
| Масса, кг, не более | 0,7 |
| Расчетный срок службы, лет | не менее 15 |
- При условии, что разность потенциалов на клеммах ЭБСЗ составляет не менее 450 мВ, температура корпуса не превышает плюс 70°С, а рассеиваемая мощность не превышает 12 Вт.
- При условии, что температура корпуса не превышает плюс 70°С, а рассеиваемая мощность не превышает 12 Вт.
- В диапазоне разности потенциалов на клеммах ЭБСЗ от 0,45 до 12 В и при отсутствии влияния срабатывания защиты.
- Температура корпуса контролируется в непосредственной близости от силовых элементов. Периферийные участки корпуса могут иметь меньшую температуру.
- С ростом значения окружающей температуры максимально возможный ток и максимально возможная рассеиваемая мощность ЭБСЗ будут автоматически снижаться до значений, при которых температура корпуса не превысит плюс 70°С.

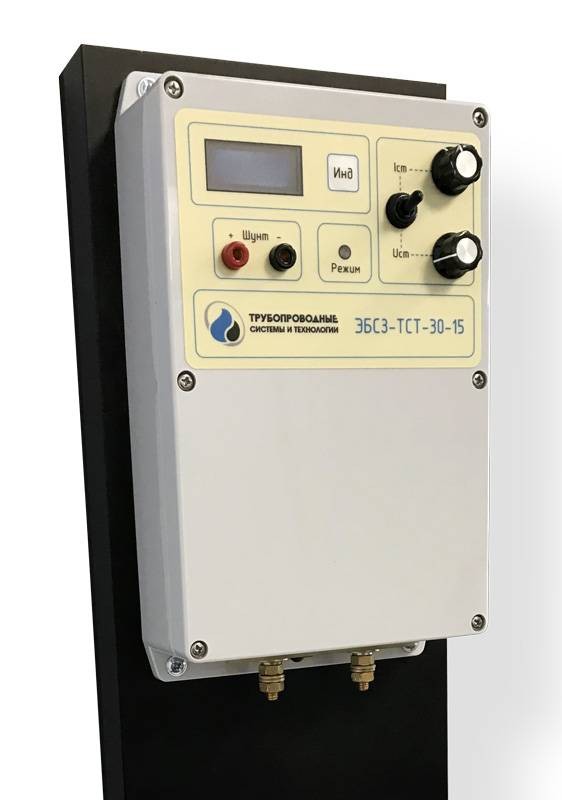

Электронный блок совместной защиты (ЭБСЗ), 30А. Область применения
ЭБСЗ используются в схемах совместной катодной защиты и могут, в зависимости от исполнения, обеспечивать одновременную защиту нескольких подземных металлических сооружений от одной станции катодной защиты путем распределения выходного тока на защищаемые сооружения и раздельного установления оптимального защитного тока или потенциала для каждого из защищаемых сооружений.
ЭБСЗ не содержит встроенных источников питания. Питание осуществляется за счет разности потенциалов между защищаемыми сооружениями.
ЭБСЗ поддерживает работу в следующих режимах:
- режим стабилизации тока;
- режим стабилизации разности потенциалов.

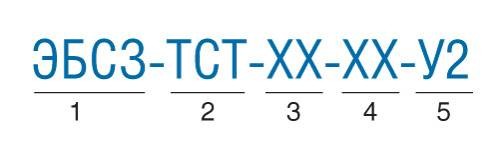

Структура условного обозначения ЭБСЗ
1 – условное наименование продукции;
2 – условное наименование предприятия-изготовителя;
3 – номинальный ток;
4 – номинальная разность потенциалов;
5 – климатическое исполнение (У2).
Пример условного обозначения:
ЭБСЗ-ТСТ-30-15-У2 по ТБПШ.421453.032 ТУ — электронный блок совместной защиты с номинальным выходным током 30 А, номинальной разностью потенциалов 15 В, климатическое исполнение У2.
Основные технические характеристики
| Наименование технической характеристики | Значение |
|---|---|
| Максимальная рассеиваемая мощность, Вт | 150 |
| Диапазон значений стабилизируемого тока, А | 0,5…30 1 |
| Максимальный ток в течение 10 мин, А | 32 2 |
| Минимальная разность потенциалов в режиме стабилизации тока, В | 0,1 3 |
| Максимальная разность потенциалов в режиме стабилизации тока, В | 15 4 |
| Максимальная погрешность стабилизации установленного тока, % | 2,5 5 |
| Диапазон значений стабилизируемой разности потенциалов, В | 0,5…12 |
| Максимальная погрешность стабилизации установленной разности потенциалов, % | 2,5 |
| Минимальная разность потенциалов для работы встроенного индикатора, В | 0,4 |
| Напряжение срабатывания защиты от повышения напряжения, В | 16 |
| Температура срабатывания защиты от перегрева, °С | плюс 70 6 |
| Максимальное обратное напряжение, В | 100 |
| Максимальный обратный ток, А | 0,4 |
| Климатическое исполнение по ГОСТ 15150, при этом: | У2 |
| — температурный диапазон эксплуатации, °С | минус 45…плюс 60 7 |
| — относительная влажность воздуха при температуре 25 °С, % | до 98 |
| — атмосферное давление, кПа | 84,0 до 106,7 |
| — эксплуатация в атмосфере типов | I и II |
| Минимальная температура транспортирования и хранения, °С | минус 50 |
| Габаритные размеры корпуса (без учета радиатора), мм, не более | 255х146х83 |
| Габаритные размеры (с учетом радиатора8 и органов управления), мм, не более |
600х170х110 |
| Масса, кг, не более | 4 |
- При условии, что разность потенциалов на клеммах ЭБСЗ не менее 250 мВ, температура радиатора не превышает 70° С, а рассеиваемая мощность не превышает 150 Вт.
- При условии, что разность потенциалов на клеммах ЭБСЗ не менее 270 мВ, температура радиатора не превышает 70° С, а рассеиваемая мощность не превышает 150 Вт.
- При указанном значении разности потенциалов на клеммах ЭБСЗ возможна регулировка тока до 2 А, при напряжении 0,15 В – до 10 А, при напряжении от 0,25 до 15 В – до 30 А.
- При условии, что температура радиатора не превышает 70° С, а рассеиваемая мощность не превышает 150 Вт.
- В диапазоне разности потенциалов на клеммах ЭБСЗ от 0,25 до 15 В и при отсутствии влияния срабатывания защит.
- Контролируется температура радиатора в непосредственной близости от силовых элементов. Периферийные участки радиатора могут иметь меньшую температуру.
- С ростом значения окружающей температуры максимально возможный ток и максимально возможная рассеиваемая мощность ЭБСЗ будут автоматически снижаться до значений, при которых температура радиатора не превысит 70 °С.
- В зависимости от условий эксплуатации, по запросу и по согласованию с Заказчиком, радиатор ЭБСЗ может иметь иные размеры.
