Устройство защиты трубопровода

от воздействия наведенного переменного тока. Оборудование

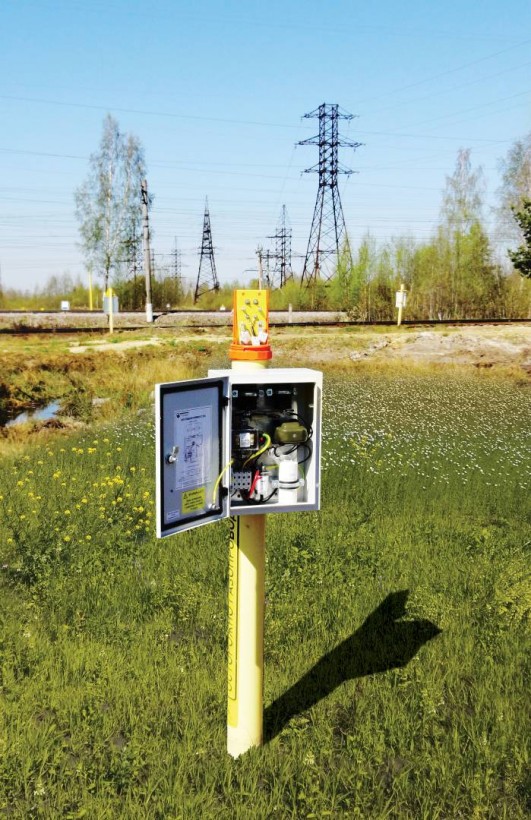

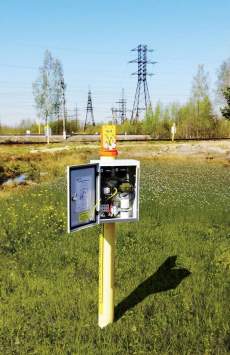

Устройство УЗТ конструктивно состоит из стойки, блока отведения переменного тока, клеммной панели и заземляющего устройства.

1. Стойки

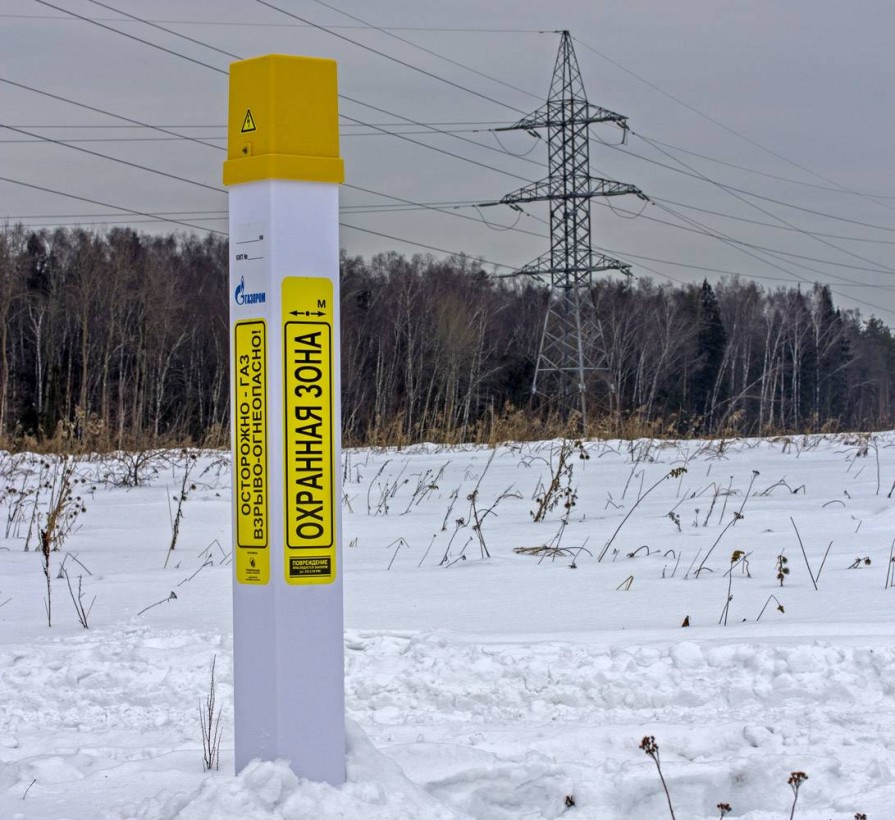

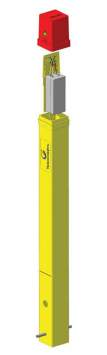

Стойка по требованию заказчика может быть изготовлена из поливинилхлорида (ПВХ) или металла и оснащена анкерным устройством, препятствующим свободному изъятию УЗТ из грунта.

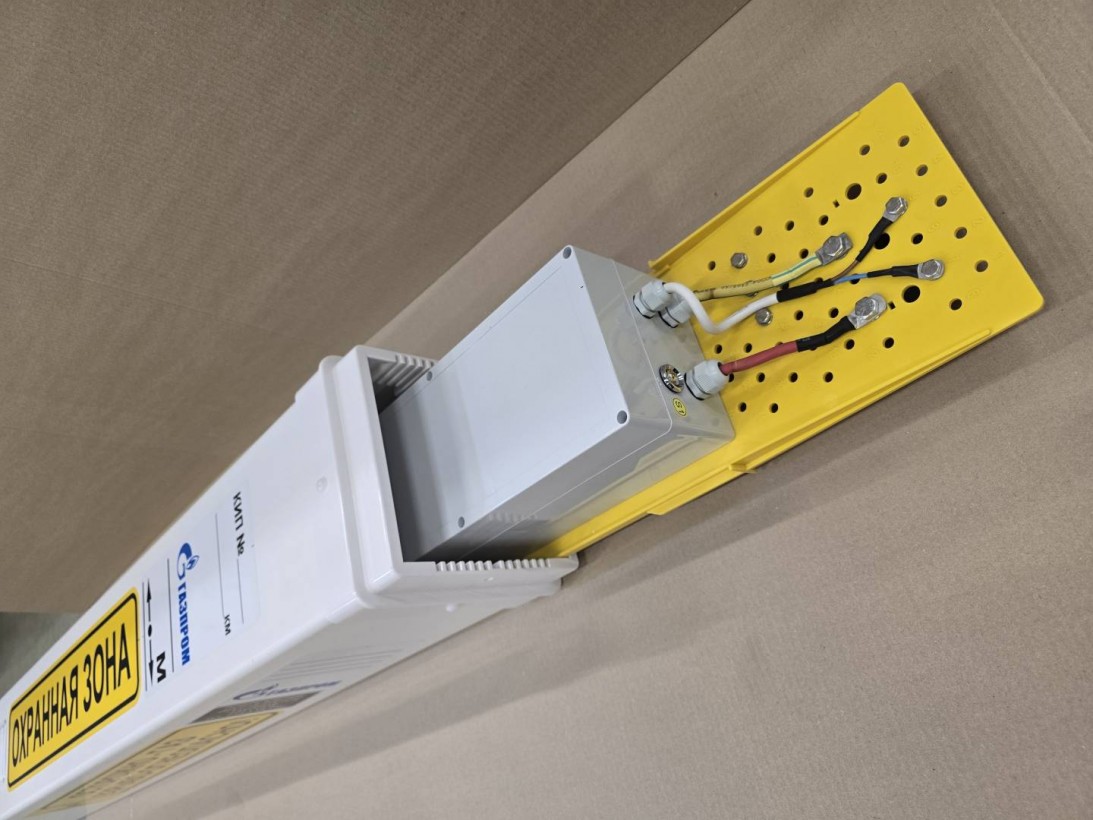

Модификация блока УЗТ для установки  в стойке КИП квадратного сечения Модификация блока УЗТ для установки в стойке КИП квадратного сечения

2. Блок отведения

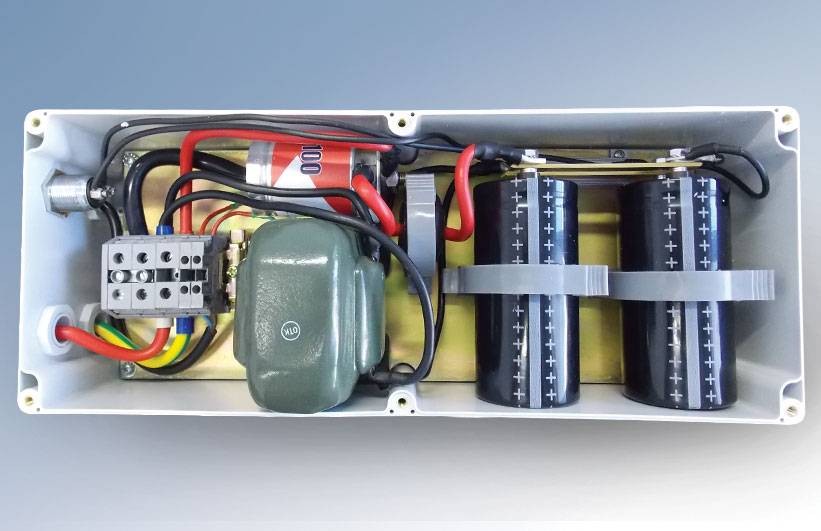

Блок отведения переменного тока включает в себя следующие устройства:

  • конденсаторный блок, предназначенный для отведения переменного тока на заземляющее устройство;
  • устройство защиты от атмосферных перенапряжений (грозозащиты) – газовый искроразрядник;
  • трансформатор для измерения отводимого переменного тока с коэффициентом трансформации 100:1;
  • частотный фильтр (в стандартном исполнении с частотой 1100 Гц), для предотвращения утечки переменного тока фиксированной частоты при использовании на трубопроводе электрометрического оборудования.

3. Заземляющее устройство

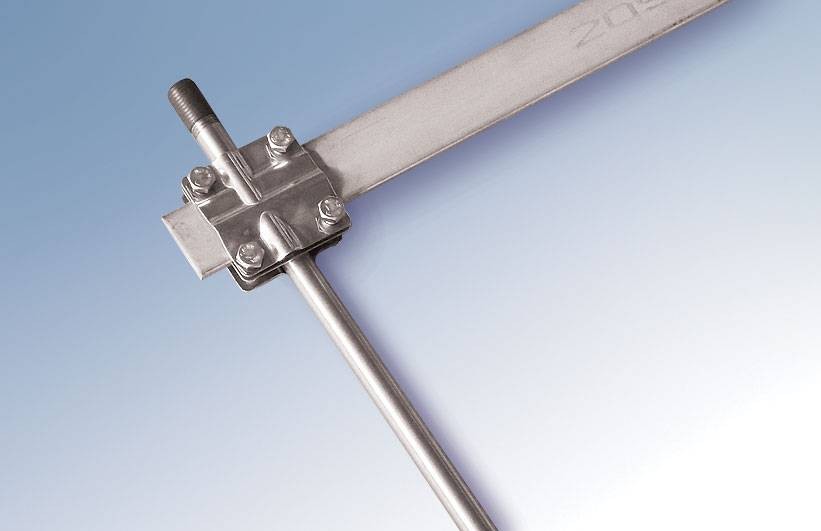

Заземляющее устройство может состоять из горизонтальных заземлителей, вертикальных заземлителей или их комбинации. Горизонтальные и вертикальные заземлители представляют собой соединенные между собой секции из нержавеющей стали. Количество заземлителей, а также число секций в каждом из них определяется расчетом.

Дополнительно

По дополнительному заказу УЗТ изготавливаются с возможностью отвода наведенного переменного и постоянного тока. При этом устанавливаются максимальный и минимальный пределы допустимого постоянного напряжения на трубопроводе.
