Подсистемы коррозионного мониторинга ПКМ-ТСТ

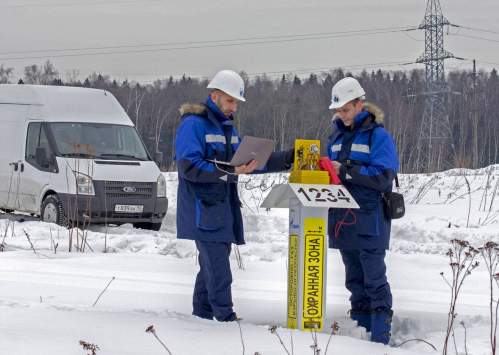

Настройка ПКМ-ТСТ Настройка ПКМ-ТСТ

Подсистемы серии ПКМ-ТСТ

Подсистемы ПКМ-ТСТ — это аппаратно-программные комплексы коррозионного мониторинга стальных трубопроводов и конструкций. Подсистемы позволяют с заданной периодичностью контролировать скорость коррозии и одновременно весь спектр электрических параметров защищаемого объекта:

  • переменные / постоянные напряжения на трубопроводе и токи вспомогательного электрода
  • поляризационный потенциал
  • плотности переменных и постоянных токов
  • ток непосредственно в трубопроводе (оценка качества изоляции)
  • сопротивление растеканию переменного тока

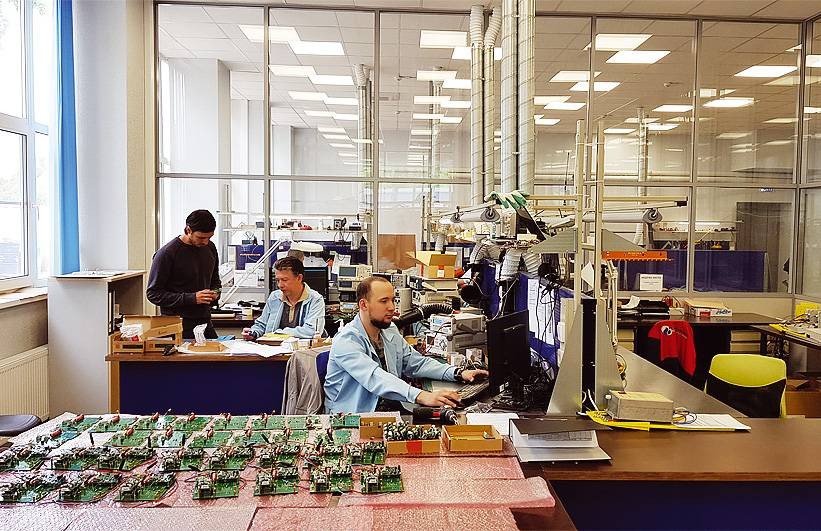

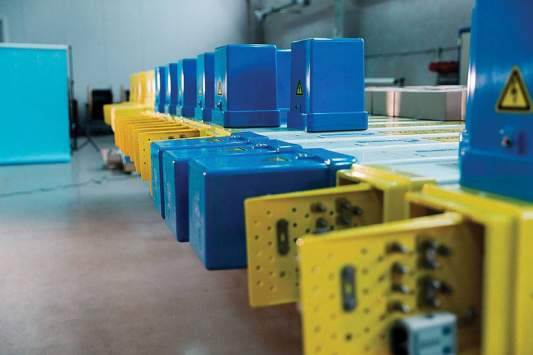

Производство ПКМ-ТСТ в центре электронного оборудования Производство ПКМ-ТСТ в центре электронного оборудования

Предусмотрено измерение

  • токов отведения УЗТ
  • токов БСЗ, протекторных групп, заземления, дренажа
  • скорости внутренней коррозии и эрозии
  • сопротивления между трубопроводом и кожухом
  • параметров аналоговых / цифровых станций катодной и дренажной защиты

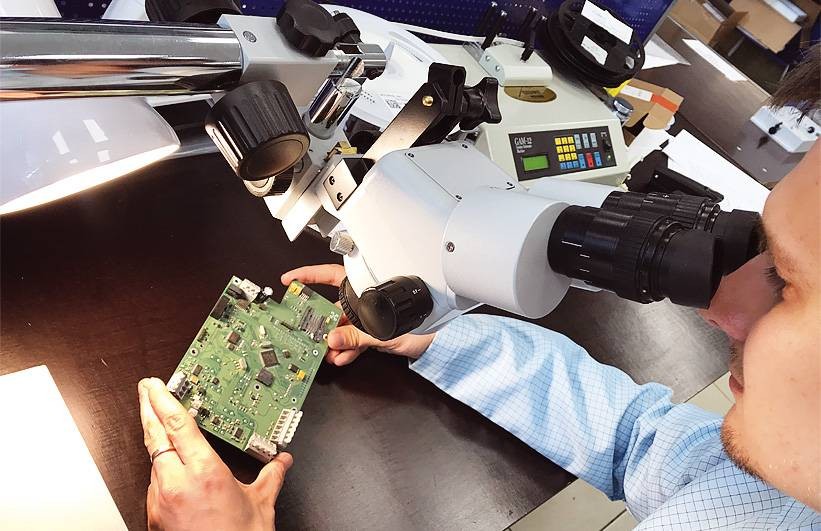

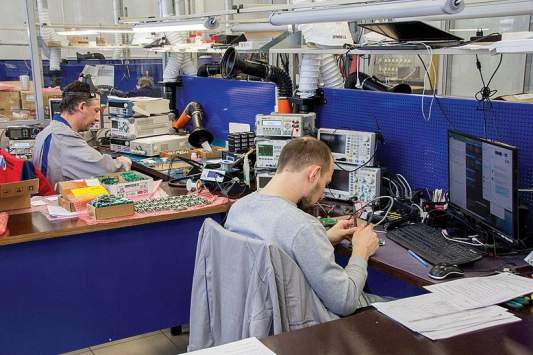

Входной контроль измерительных  модулей ПКМ Входной контроль измерительных модулей ПКМ

Подсистемы ПКМ-ТСТ включают в себя

  • ПКМ-ТСТ-КонтКорр®
  • ПКМ-ТСТ-КонтКорр®-М
  • ПКМ-ТСТ-КТМ
  • ПКМ-ТСТ-УЗТ
  • ПКМ-ТСТ-КИП
  • ПКМ-ТСТ-ПЭКЗ (МЭКЗ)
  • ПКМ-ТСТ-СКЗ
  • ЛУС-ТСТ со специализированным ПО

Функциональные особенности подсистем ПКМ-ТСТ

1. Подсистемы могут иметь следующие каналы передачи данных:

  • Спутниковый
  • GSM/GPRS
  • Оптоволоконная линия
  • Проводной интерфейс RS-485
  • Ручной съем накопленных данных

2. Питание контроллеров Подсистем может осуществляться как от батарей различной емкости (6 лет автономной работы), так и от любых источников постоянного и переменного напряжения

3. Контроллеры Подсистемы имеют в своем составе схемы защиты входов от импульсных перегрузок по напряжению (1100 В / 150 мс) и току (20 кА / 20 мкс)

4. Элементы Подсистемы с заданной периодичностью осуществляют мониторинг скорости коррозии и комплекса параметров ЭХЗ по всей протяженности защищаемого сооружения и передают данные на локальную узловую станцию ЛУС-ТСТ и далее в системы более высокого уровня (ПКУ-СЗК, ИУС и т.д.)

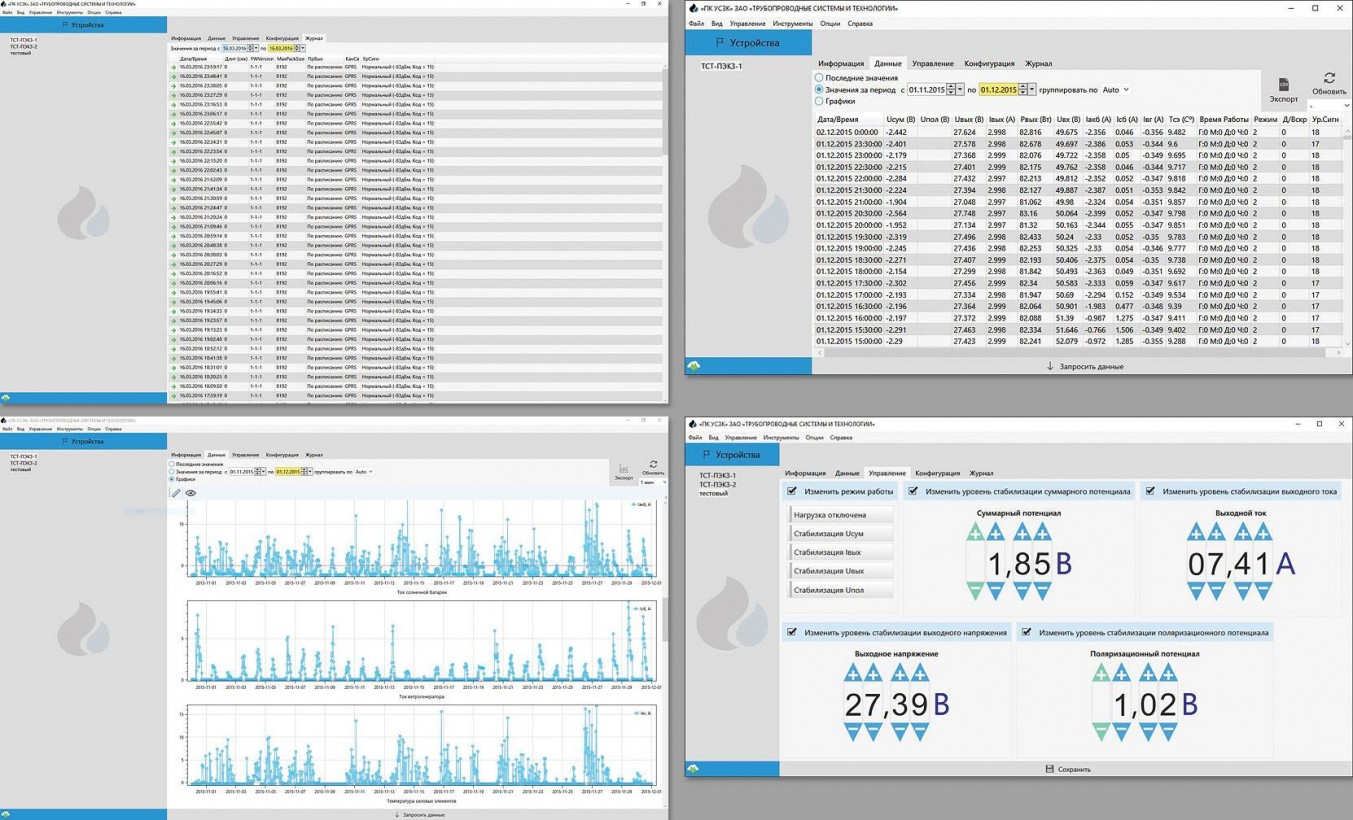

Анализ и представление данных

Визуализация данных, формирование таблиц, графиков и отчетов осуществляется с помощью клиентской части программного обеспечения локальной узловой станции ЛУС-ТСТ.

Программное обеспечение позволяет производить сопоставление данных скорости коррозии и всего спектра параметров коррозионной ситуации на одной оси.
