Контрольно-измерительные пункты (КИП)

Предназначены для контроля и регулирования параметров электрохимической защиты, а также обозначения трасс трубопроводов.

Основные технические характеристики

  • количество измерительных и силовых клемм – до 44;
  • сечение подключаемых проводов:
    • измерительных – 1,5...6,0 мм2,
    • силовых – 6,0...35 мм2;
  • степень защиты корпуса – IP34 по ГОСТ 14254-2015;
  • температурный диапазон эксплуатации – от -60°С до +60°С.

Преимущества конструкции:

  • повышенная стойкость к воздействию климатических факторов окружающей среды;
  • современный и эстетичный вид;
  • свободный доступ к контактным зажимам клеммного терминала;
  • удобный монтаж кабелей и дополнительного оборудования: электродов сравнения, индикаторов скорости коррозии и т.д.;
  • монтаж оборудования внутри стойки (БСЗ, контроллеров и т.д.);
  • не требуется дополнительное обслуживание по сохранению внешнего вида;
  • малый вес (для КИП со стойками из ПВХ).

Виды изготавливаемых Контрольно-измерительные пунктов:

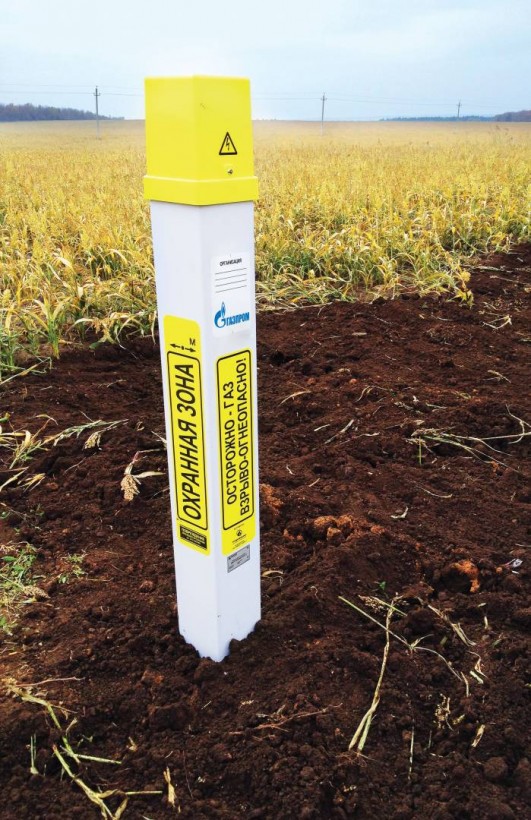

  • по ТУ 3435-002-93719333-2009 – на стойке круглого сечения диаметром 108 мм из металла или диаметром 110 мм из ПВХ;

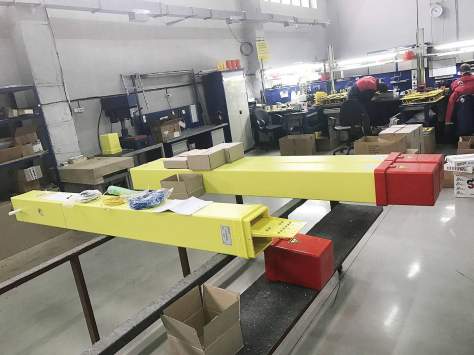

  • по ТУ 3435-008-93719333-2012 – на стойке квадратного сечения 200  х 200 мм из ПВХ;

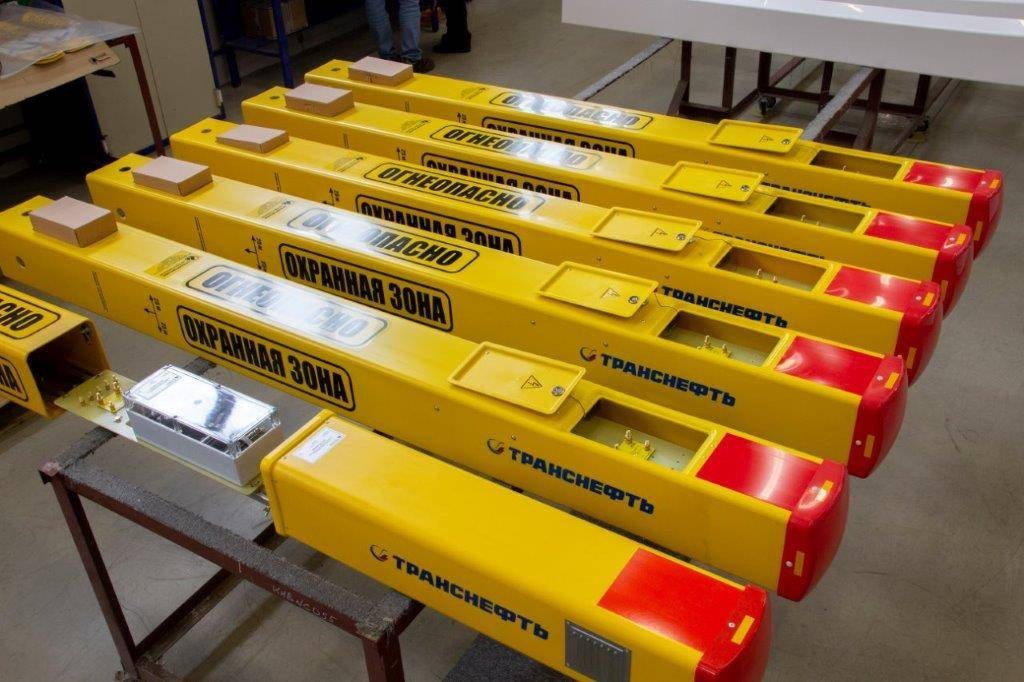

  • по ТБПШ.421453.028 ТУ – на стойке квадратного сечения 200  х 200 мм из ПВХ  (для объектов ПАО “Транснефть”).
