Изолирующие монолитные муфты

(электроизолирующие соединения,

электроизолирующие вставки).

Общее описание

Электроизолирующие соединения. Общее описание

Термины  «изолирующее соединение», «электроизолирующее соединение», «электроизолирующая вставка», «изолирующая монолитная муфта», встречающиеся в разных нормативных документах и технической литературе, являются равнозначными.

Изолирующая монолитная муфта (вставка электроизолирующая)  – неразъемное трубопроводное изделие, обеспечивающее электрическое разделение трубопровода.

Вставки электроизолирующие (ВЭИ) предназначены для обеспечения электрического разъединения защищаемого электрохимической защитой трубопровода от объекта не защищаемого, заземленного или имеющего собственную систему электрохимической защиты (ЭХЗ), а также электрического секционирования трубопроводов, проходящих в зонах воздействия блуждающих и наведенных токов.

Вставки применяются для систем транспортирования природного газа, сырой нефти и продуктов ее переработки, попутного нефтяного газа, сжиженных газов, ШФЛУ, минеральных масел, питьевой воды, а также других технологических сред.

Применение вставок позволяет оптимизировать работу средств электрохимической защиты, сократить расходы на электроэнергию, существенно снизить вредное действие наведенных (блуждающих) токов,  и как следствие - повысить надежность и срок эксплуатации трубопроводов.

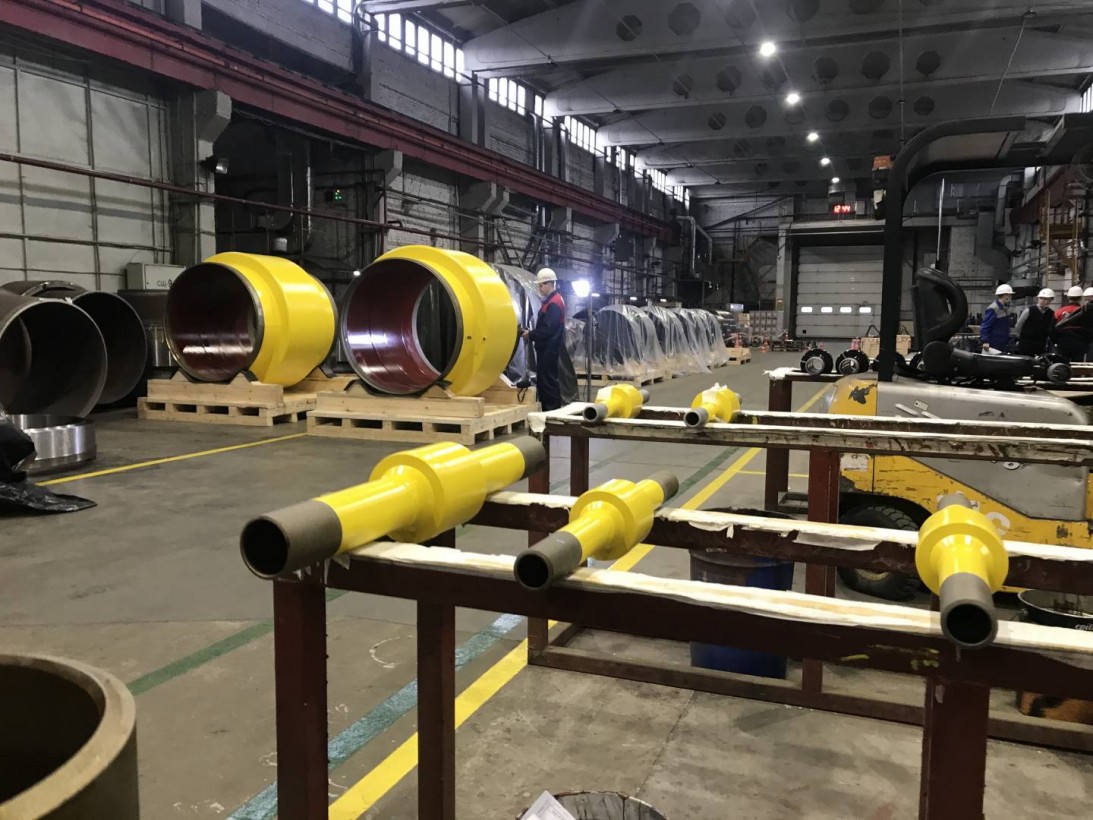

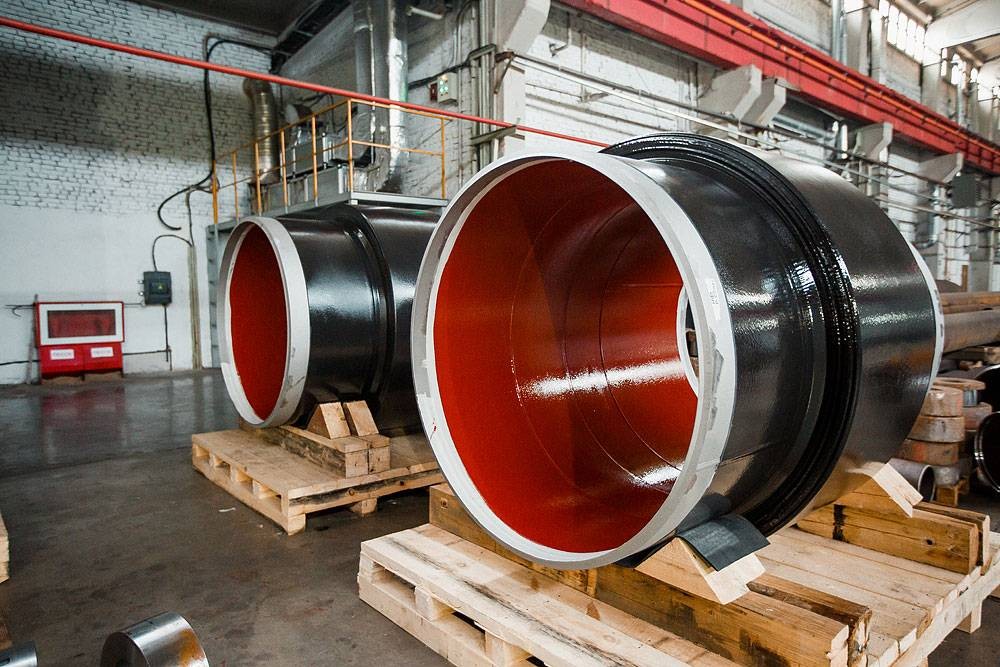

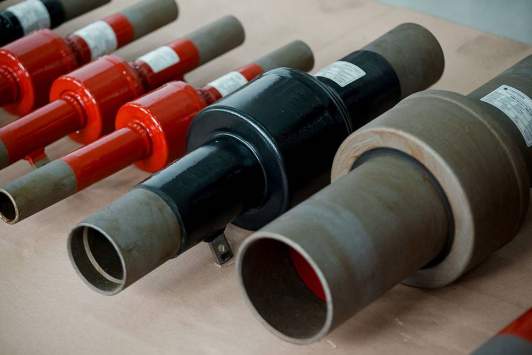

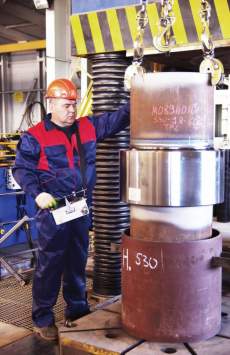

Изолирующие монолитные муфты (вставки электроизолирующие, электроизолирующие соединения) подземного и надземного исполнения отличаются типом наружного покрытия.

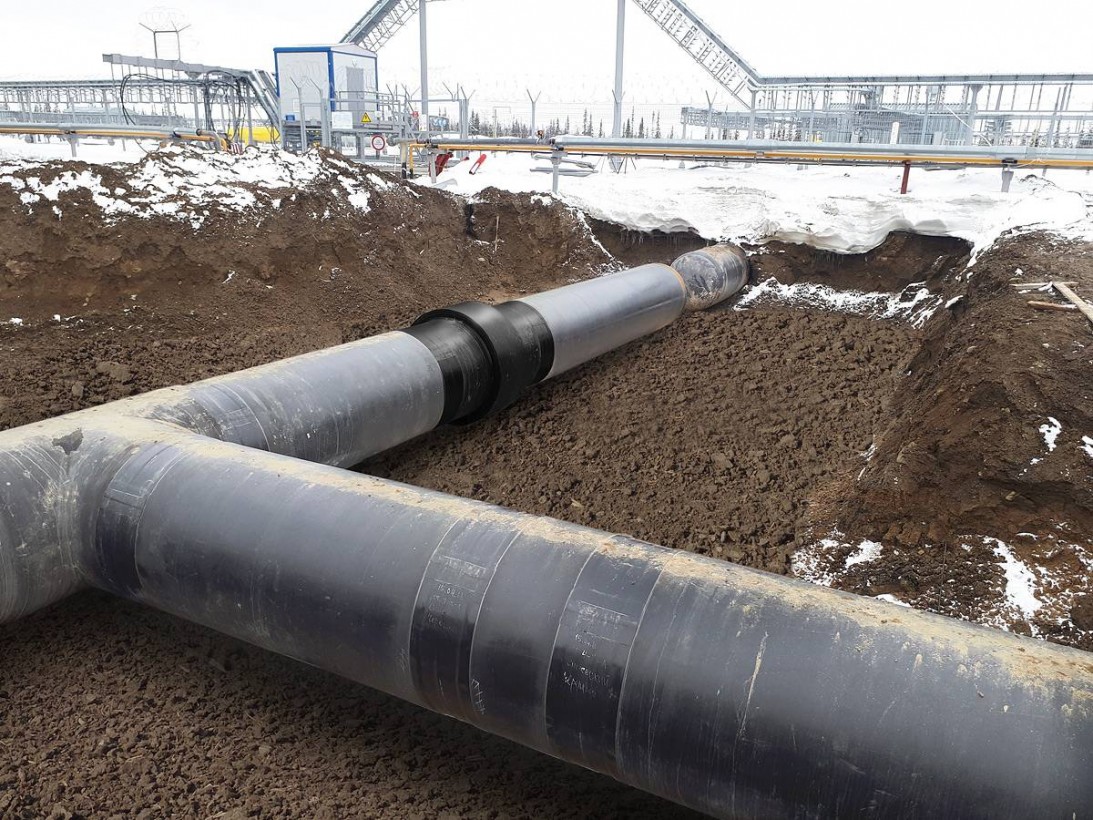

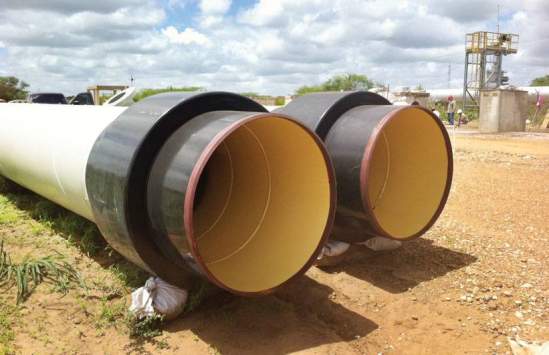

Установка изолирующей монолитной муфты  (электроизолирующей вставки) диаметром 1420 мм на газопроводе Установка изолирующей монолитной муфты
(электроизолирующей вставки) диаметром 1420 мм на газопроводе

Электроизолирующие соединения устанавливаются:

на магистральных трубопроводах, на промысловых, технологических и иных трубопроводах. в системе газоснабжения населенных пунктов, а также в распределительных коммунальных сетях и теплоэнергетике (станции, бойлерные, котельные и пр. где имеется заземление).

Рекомендуемые места установки:

  • на границах участков (секций) электро¬химической защиты трубопроводов
  • на границах участков собственности, в т.ч. разъединения от трубопроводов-отводов
  • на границах участков трубопровода с различными типами и качеством защитных покрытий, различными системами ЭХЗ или значительным изменением удельного электросопротивления грунта, в т.ч. между надземными и подземными участками
  • на концах зоны действия блуждающих или теллурических постоянных токов или переменного напряжения
  • на границах переходов многониточных трубопроводов через водные преграды
  • на границе раздела с незащищенными или заземленными подземными сооружениями или оборудованием
  • в местах соединения скважин подземных нефтехранилищ с шлейфами скважин и другими трубопроводами
  • в других местах, требующих электрического разделения трубопровода
Примечание: Применение изолирующих монолитных муфт (электроизолирующих вставок) не ограничивается вышеуказанными случаями.

География поставок

География поставок изолирующих монолитных муфт (электроизолирующих вставок) производства ЗАО «Трубопроводные системы и технологии» охватывает всю территорию Российской Федерации и представлена такими проектами, как:

  • «Россия – Турция»
  • «Ямал – Европа»
  • «Бованенково – Ухта»
  • «Сахалин – Хабаровск – Владивосток
  • «Сила Сибири»
  • «СРТО – Торжок»
  • «Ачимовское месторождение»
  • «Ковыктинское месторождение»
  • «Чаяндинское месторождение»
  • «Северо-Европейский газопровод»
  • «Южно-Европейский газопровод»
  • Варандейский нефтяной терминал
  • Ледостойкая нефтяная платформа ЛСП-1 месторождения им. Ю. Корчагина
  • Терминал по приему, хранению и регазификации сжиженного природного газа (СПГ) в Калининградской области
  • Программа газификации регионов России
  • и многими другими
