Маркерные накладки

Маркерная накладка размещается непосредственно на трубопроводе и предназначена для пространственной привязки результатов внутритрубной дефектоскопии трубопровода.

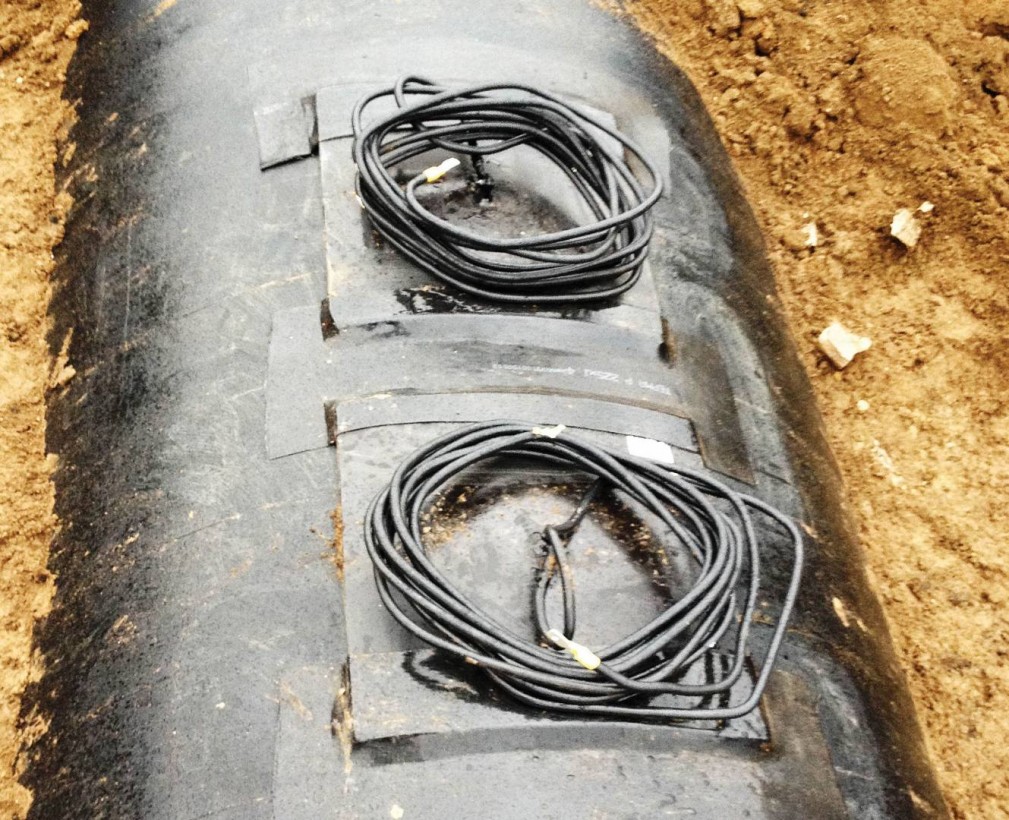

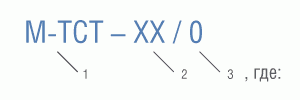

Структура условного обозначения



1. наименование/торговая марка;

2. номинальный наружный диаметр трубопровода в мм;

3. конструктивное исполнение накладки маркерной:

  • с кабелем длиной 10 м поле условного обозначения не заполняется,
  • без кабеля в поле условного обозначения проставляется символ 0.

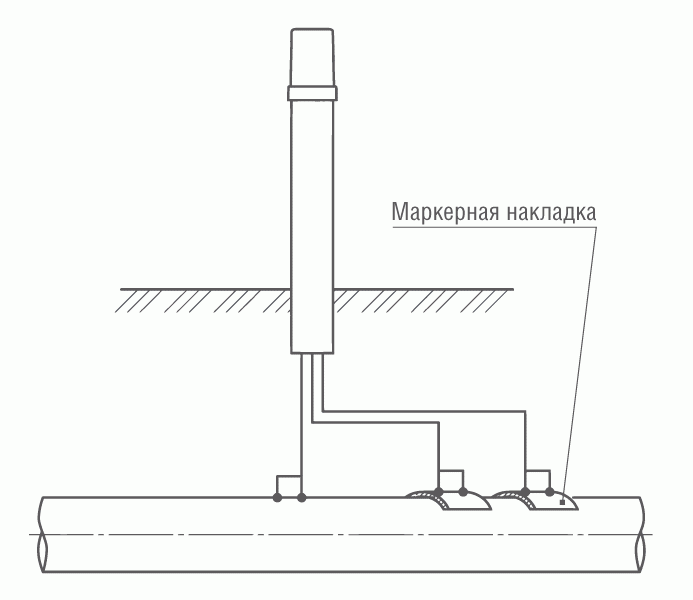

Схема установки  маркерных накладок Схема установки маркерных накладок

Пример условного обозначения

Пример условного обозначения накладки маркерной, предназначенной для размещения на трубопроводе с номинальным наружным диаметром 1420 мм и длиной кабеля 10 м:

  • «Накладка маркерная М-ТСТ-1420 по ТУ 3435-014-93719333-2012»;

Пример условного обозначения накладки маркерной, предназначенной для размещения на трубопроводе с номинальным наружным диаметром 1420 мм без кабеля:

  • «Накладка маркерная М-ТСТ-1420/0 по ТУ 3435-014-93719333-2012».

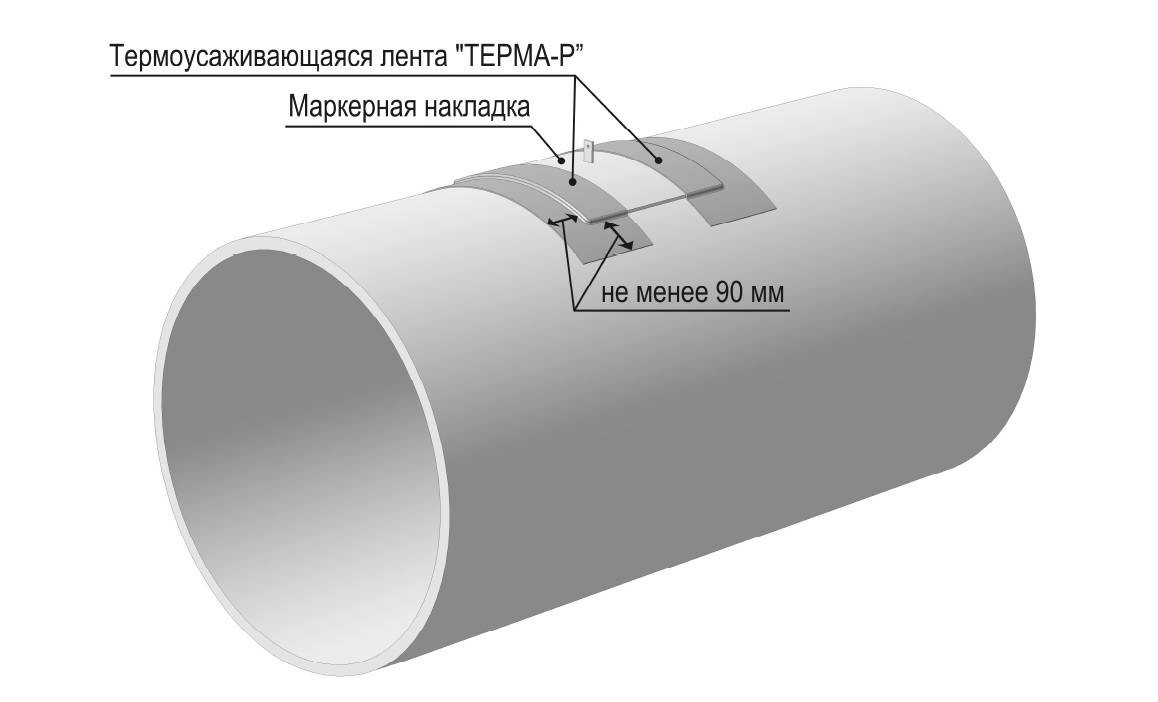

Схема монтажа маркерной накладки на трубопровод Схема монтажа маркерной накладки на трубопровод

Накладка маркерная конструктивно состоит из:



  • маркерной пластины;
  • электрической клеммы;
  • контактного зажима.

Для исполнения «0» накладка маркерная состоит только из пластины маркерной.

На поверхность маркерной пластины, электрической клеммы и контактного зажима наносится антикоррозионное покрытие на основе термореактивных материалов.
