Электроды сравнения

Электрод сравнения – это электрод с устойчивым и воспроизводимым потенциалом, который может быть использован для измерения других электрохимических потенциалов. Стационарные электроды сравнения используются для мониторинга и контроля уровня катодной защиты.

Стационарные электроды сравнения СТЭЛС разработаны для подземного применения и работы в пресной и соленой воде. При этом электроды сравнения имеют высокую стабильность работы в сухих почвах, песках, затопленных и сезонноподтапляемых грунтах, обладая широким диапазоном рабочих температур (-18°С…+85°С) и сохраняя работоспособность при замерзании (до -40 °С).

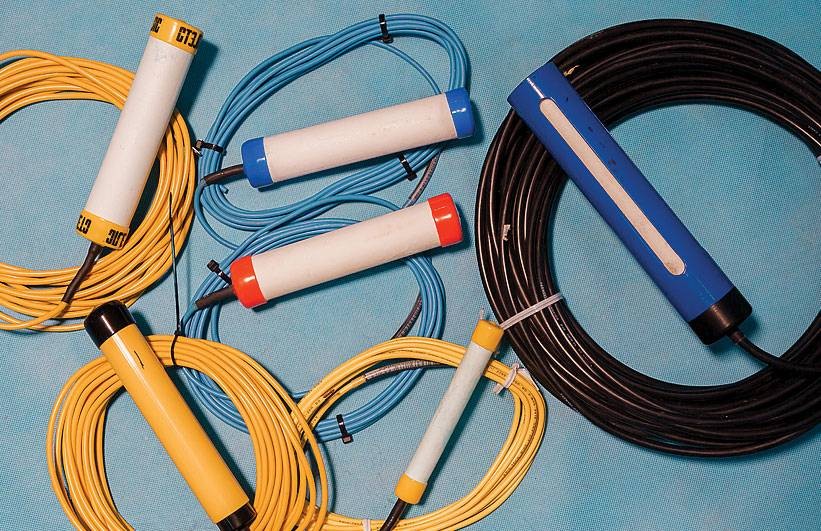

Акционерное общество «Трубопроводные системы и технологии» имеет широкую линейку стационарных электродов, как узконаправленного, так и универсального применения, конструкция которых позволяет гарантировать безотказную работу на протяжении длительного срока при условии соблюдения условий применения изделий.

ПРЕИМУЩЕСТВА И ОСОБЕННОСТИ ЭЛЕКТРОДОВ СРАВНЕНИЯ ЭС-ТСТ-СТЭЛС-Р40

1. Производственные испытания каждого электрода сравнения по 8 параметрам

2. 100% твердое состояние электролита (без неактивных или инертных компонентов)

Наличие твердотельного электролита является обязательным для достижения 30-летнего срока службы.

3. Датчик сернистого водорода (входит в состав электрода сравнения)

Обеспечивает возможность оценки воздействия сернистого водорода на электрод сравнения и приэлектродное пространство.

4. Влагозадерживающая мембрана

Предотвращает выход из строя электрода сравнения под воздействием высоких значений pH грунта.

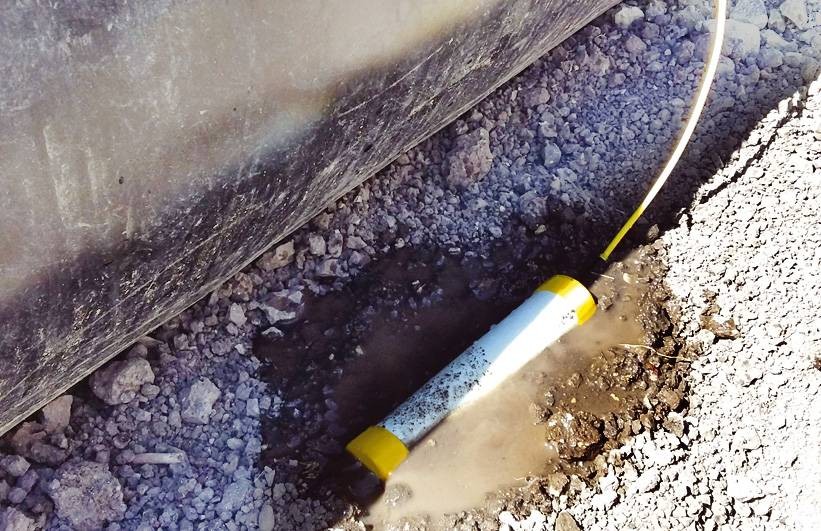

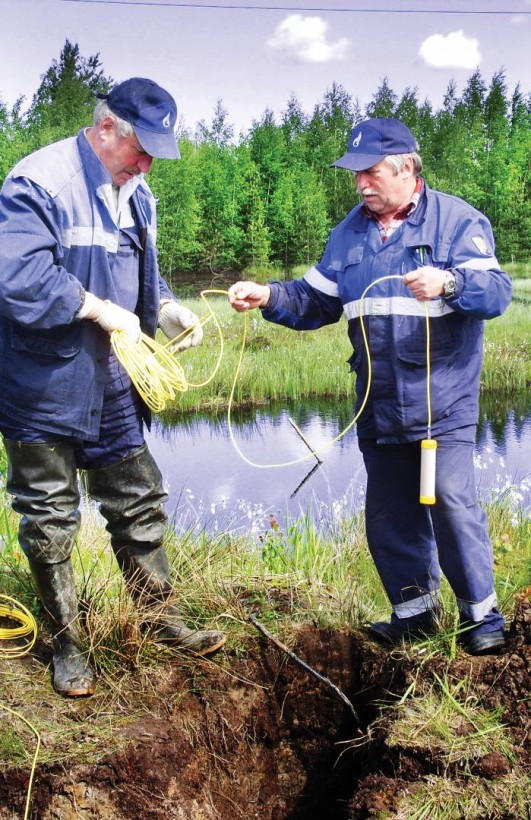

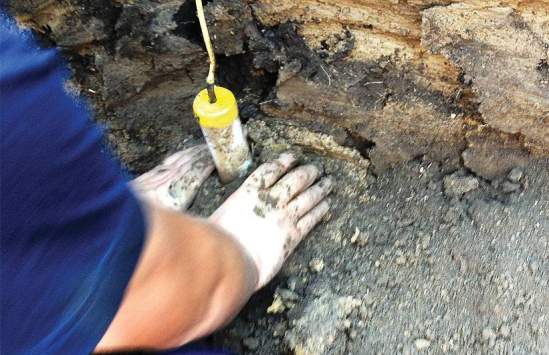

Монтаж электрода сравнения Монтаж электрода сравнения

5. Ловушка ионов хлорида

Одна из главных причин отказа электродов сравнения – загрязнение хлоридами. В составе медно-сульфатных электродов сравнения используется мембрана, задерживающая ионы хлорида, а также технология улавливания ионов, реализованная в химическом составе электролита, которая связывает эти ионы, для предотвращения их воздействия на сульфат меди.

6. Ловушка ионов сернистого водорода

Сульфиды оказывают разрушающее воздействие на электроды сравнения. Керамическая сенсорная зона всех электродов сравнения СТЭЛС содержит специальный улавливающий состав для нейтрализации этих ионов.

7. Большая площадь поверхности медного электрода (12,5 см2

Позволяет получить высокую стабильность работы электрода сравнения и продлить срок его службы.

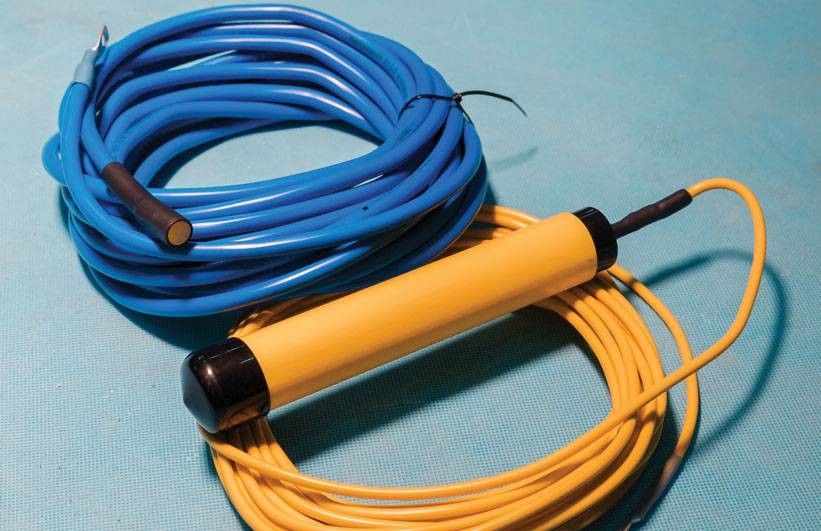

Электрод сравнения  со вспомогательным электродом Электрод сравнения со вспомогательным электродом

8. Большая площадь чувствительной поверхности (170 см2

Позволяет получить высокую чувствительность электрода сравнения и снизить падение напряжения на сопротивлении между электродом сравнения и окружающей средой.

9. Допускается повторное использование

Все электроды сравнения предусматривают возможность ввода в эксплуатацию, вывода из эксплуатации, и затем повторного использования в любой временной последовательности в течение срока службы изделия при условии корректного проведения процедур демонтожа, хранения и монтажа.

10. Допускается замерзание электрода до -40°С

11. Высокая стабильность работы в пустынных и подтопляемых грунтах

12. Возможная комплектация кабелем по требованию заказчика
