ПКМ-ТСТ-КИП

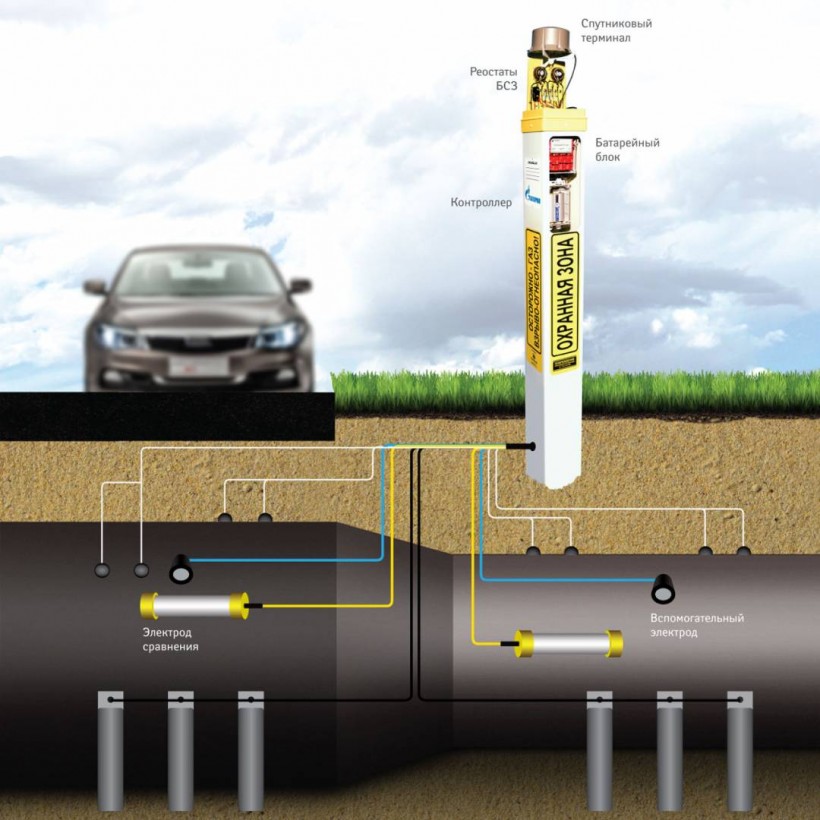

Схема установки ПКМ-ТСТ-КИП Схема установки ПКМ-ТСТ-КИП

Описание ПКМ-ТСТ-КИП

ПКМ-ТСТ-КИП – подсистема коррозионного мониторинга, обеспечивающая мониторинг параметров ЭХЗ на контрольно-измерительных пунктах, расположенных в различных зонах повышенной коррозионной опасности (ПКО) и на конструктивных элементах защищаемого объекта.

Принцип действия

Подсистема позволяет контролировать характеристики коррозионной ситуации в местах установки одновременно до 3-х электродов сравнения со вспомогательными электродами:

  • тока заземления, дренажа, протекторных групп (до 12 каналов измерения тока);
  • качества изоляции (падения напряжения на токоизмерительных выводах);
  • сопротивления «трубопровод – кожух».

Подсистема может содержать в себе реостатный блок совместной защиты БСЗ (до 2-х каналов, до 14 А).

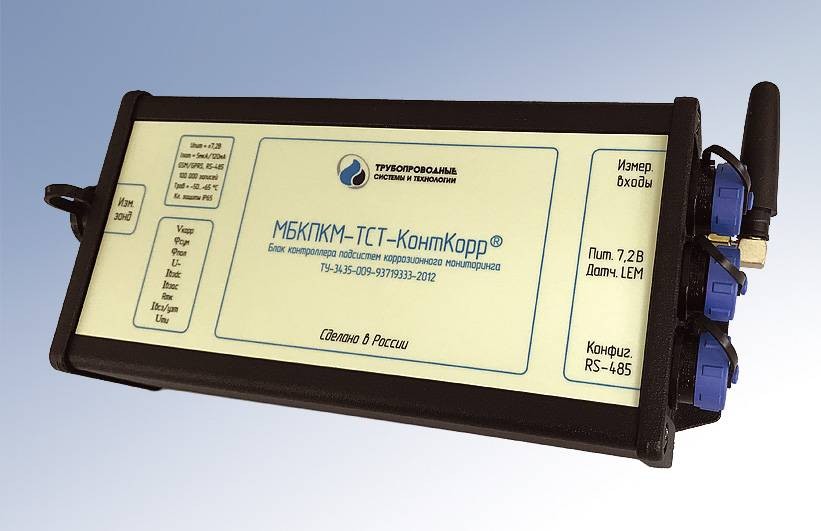

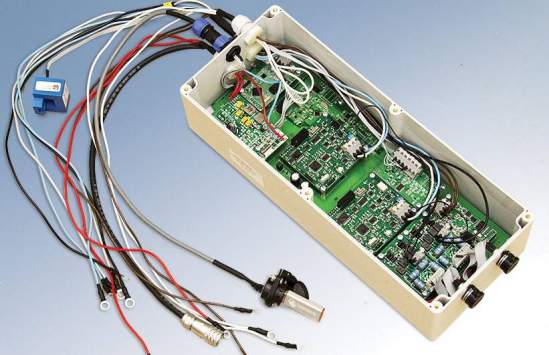

Компактная версия контроллера ПКМдля установки в существующие стойки КИП Компактная версия контроллера ПКМ
для установки в существующие стойки КИП

Контролируемые параметры

Параметр Значение

Поляризационный потенциал сооружения, В минус 3 … плюс 3
Суммарный потенциал «сооружение – электрод сравнения», В минус 10 … плюс 10
Переменное напряжение «сооружение – электрод сравнения», В 0…100
Постоянный ток «сооружение – вспомогательный электрод», мА минус 20 … плюс 20
Переменный ток «сооружение – вспомогательный электрод», мА 0…100
Ток через БСЗ (до 2-х каналов), А 0…50
Падение напряжения на токоизмерительных выводах, мВ 0…1
Ток дренажа, заземления и т.д. (до 8 каналов), А 0…± 25 (50, 100)
Сопротивление «трубопровод – защитный кожух», кОм 0…10
