Технические характеристики электродов сравнения

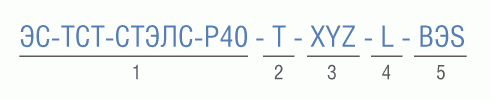

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ

1 – наименование/торговая марка ЭС;

2 – тип электрода сравнения:

  • символ «Cu» – медносульфатные ЭС,
  • символ «Ag» – хлорсеребряные ЭС,
  • символ «Zn» – цинксульфатные ЭС;

3 – номер модели, согласно таблице;

4 – длина измерительного кабеля, в м;

5 – символы «ВЭS» – наличие вспомогательного электрода (при отсутствии – не указывается):

  • символы «ВЭ» – вспомогательный электрод,
  • символ «S» – площадь рабочей поверхности вспомогательного электрода, в кв.см.

Пример условного обозначения ЭС: «Электрод сравнения ЭС-ТСТ-СТЭЛС-Р40-Cu-007-6-ВЭ1 по ТУ 3435-016-93719333-2013».

Условия применения и тип электродов сравнения

Номер модели Условия применения Тип ЭС (материал стержня)

002 Для естественных и сильнообводненных грунтов, с содержанием хлоридов не более 0,1 % Cu
004 Для естественных и сильнообводненных грунтов, с любым содержанием хлоридов Ag*
006 Для естественных и сильнообводненных грунтов, с содержанием хлоридов не более 0,1 % Zn
007 Для естественных и сухих грунтов, с содержанием хлоридов не более 0,1 % Cu
008 Для естественных и сухих грунтов, с любым содержанием хлоридов Ag*
008С Для естественных и сухих грунтов, с любым содержанием хлоридов, стойкий к углеводородам Ag*
009 Для естественных и сухих грунтов, с содержанием хлоридов не более 0,1 % Zn
019 Для размещения в бетоне, сухих грунтах и грунтах с периодическим сезонным влагонасыщением, с содержанием хлоридов не более 0,1 % Cu
020 Для размещения в бетоне, сухих грунтах и грунтах любого влагонасыщения, с любым содержанием хлоридов Ag*
021 Для размещения в бетоне, сухих грунтах и грунтах с периодическим сезонным влагонасыщением, с содержанием хлоридов не более 0,1 % Zn
038 Применяется при установке на глубину до 600 м, в среду с любым содержанием хлоридов (противоударный и утяжеленный корпус) Ag*

*По типу хлорсеребряного электрода (Ag-AgCl) со стабилизирующими добавками.

Медно-сульфатные электроды сравнения ЭС-ТСТ-СТЭЛС-Р40-Cu-007

Площадь чувствительной поверхности не менее 170 см2
Площадь поверхности медного стержня не менее 12,5 см2
Средний размер пор сенсорной зоны 17 мкм
Стабильность при нагрузке 3 мкА 5 мВ
Диапазон рабочих температур - 18 °С…+85 °С
Диапазон температур хранения - 40 °С…+85 °С
Габаритные размеры, длина/диаметр 18 см / 4 см
Минимальный срок службы 30 лет

Медно-сульфатные электроды сравнения ЭС-ТСТ-СТЭЛС-Р40-Cu-002

Площадь чувствительной поверхности не менее 20 кв.см
Площадь поверхности медного стержня не менее 12,5 кв.см
Средний размер пор сенсорной зоны 17 мкм
Стабильность при нагрузке 5 мВ 5 мВ
Диапазон рабочих температур - 18 °С…+85 °С
Диапазон температур хранения - 40 °С…+85 °С
Габаритные размеры, длина/диаметр 21 см/ 3,5 см
Минимальный срок службы 30 лет
