Изолирующие монолитные муфты

(электроизолирующие соединения,

электроизолирующие вставки).

Дополнительное оборудование

Контрольно-измерительный пункт Контрольно-измерительный пункт

Контрольно-измерительный пункт

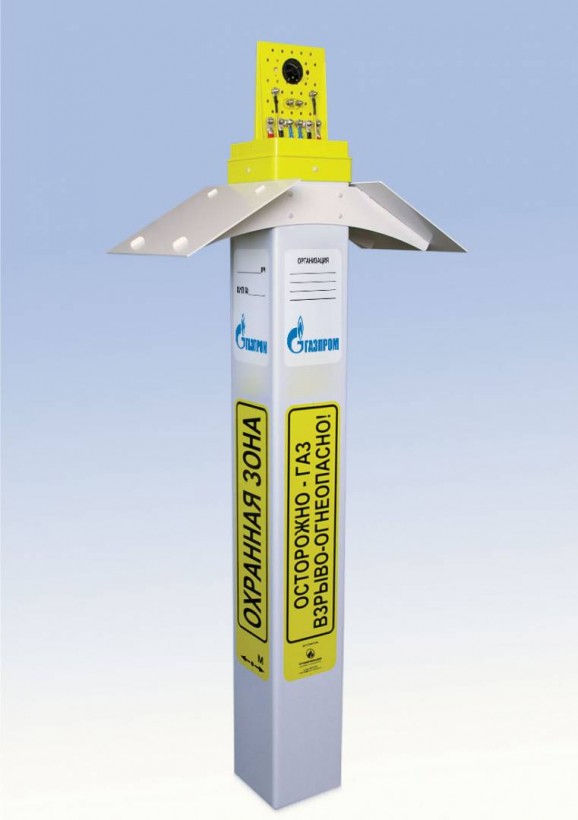

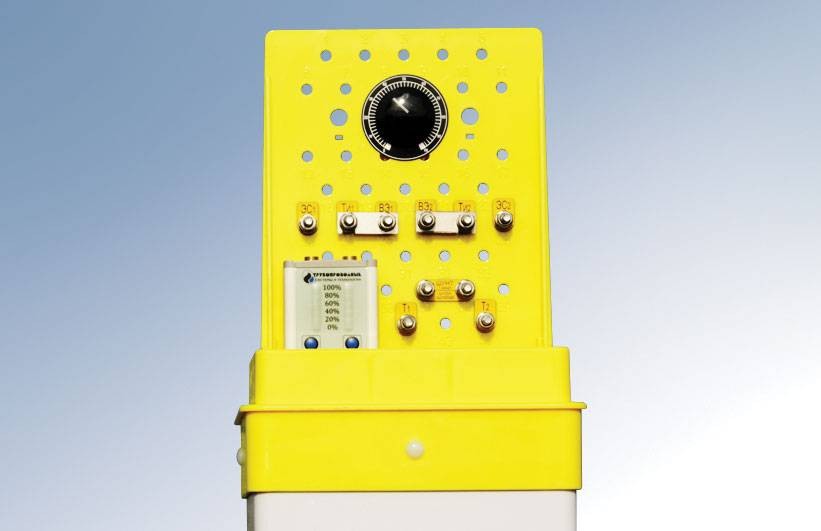

Предназначен для контроля работы изолирующей монолитной муфты и оценки эффективности электрохимической защиты трубопровода. Поставляется с блоком совместной защиты (реостатным) и электродами сравнения.

Искроразрядник Искроразрядник

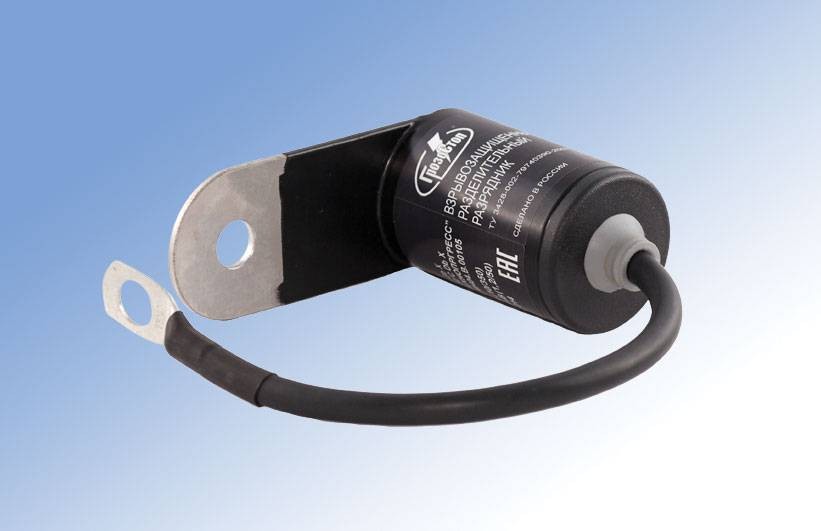

Разделительный искровой разрядник (искроразрядник)

Предназначен для использования в качестве предохранительного устройства, исключает возможность пробоя изолятора изолирующей монолитной муфты в случае возникновения в трубопроводе импульсных перенапряжений. Изготовлен во взрывобезопасном исполнении.

Техническая характеристика

Значение

Импульсный ток молнии (10/350 мкс)

100 кА

Коммутируемый заряд

50  Aс

Удельная энергия

2500 кДж/Ом

Номинальное импульсное пробивное напряжение (1,2/50 мкс)

1400 В

Номинальное выдерживаемое напряжение промышленной частоты

285 В

Номинальное выдерживаемое напряжение постоянного тока

350 В

Сопротивление разделительного промежутка при 175 В, DC

> 100 МОм

Диапазон температур  окружающей среды

-60…+80 °C

Степень защиты по ГОСТ 14254

IP67

Датчик МКИ на искроразряднике Датчик МКИ на искроразряднике

Модуль контроля искроразрядника МКИ-ГСР100EX

Модуль контроля искроразрядника (МКИ) предназначен для оценки работоспособности и вычисления остаточного ресурса искроразрядника ГСР100 Ex в процессе эксплуатации.

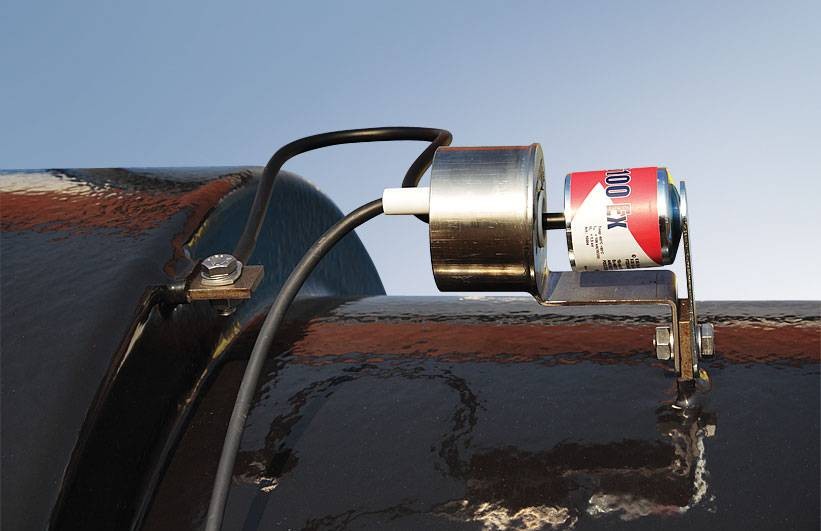

Подземная часть представляет собой датчик тока со встроенным соединительным кабелем. Датчик тока предназначен для бесконтактной регистрации импульсов тока, протекающего через искроразрядник при его срабатывании.

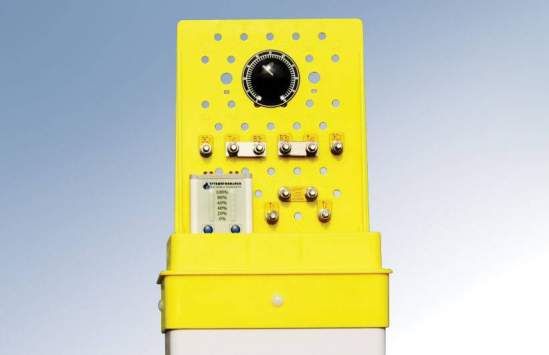

Контроллер МКИ, установленный в КИП Контроллер МКИ, установленный в КИП

Надземной частью МКИ является контроллер. Он предназначен для определения параметров импульса (амплитуда, длительность, заряд, дата и время) и сохранения данных в энергонезависимом запоминающем устройстве. Также контроллер обеспечивает отображение остаточного ресурса искроразрядника или ресурса батареи.

Наименование параметра Условия Значение
Предельно допустимая амплитуда импульса тока, А Импульс 8/20 мкс 150000
Импульс 10/350 мкс 100000
Пределы допускаемой относительной погрешности измерения амплитуды импульса тока, %, не более при IA ≥ 0,01* Imax, Тimp ≥ 16 мкс, где Тimp – длительность импульса тока по уровню 0,5*IA ±15
Пределы допускаемой относительной погрешности измерения длительности импульса тока, %, не более ±15
Пределы допускаемой относительной погрешности измерения протекающего заряда, %, не более ±15

Климатическое исполнение

по ГОСТ 15150

Надземная часть

У1, но с температурным диапазоном эксплуатации

-40°С...+60°С

Подземная часть

У5, с температурным диапазоном эксплуатации

-5°С…+35°С

Взрывозащищенность датчика тока

по ГОСТ Р МЭК 60079-18-2012

- 1 Ех mb II T6 Gb X

Степень защиты от воздействия окружающей

среды и соприкосновения с токоведущими частями

по ГОСТ 14254

Корпус датчика тока IP68
Корпус контроллера IP40
Назначенный срок службы, лет Надземная часть 15
Подземная часть 35
Периодичность технического обслуживания, лет - 1
Допустимая длина кабеля датчика, не менее, м - 6
